VP0535N2插钉的退钉工具和退钉施工程序

发布时间:2020/1/13 20:30:20 访问次数:138

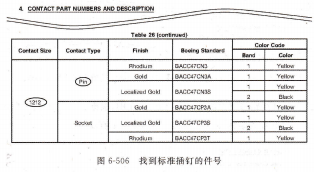

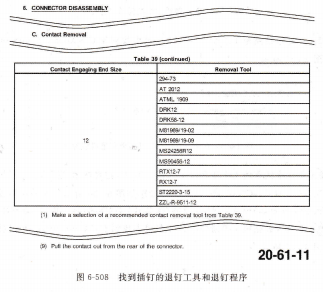

VP0535N2步骤10:在标准线路施I手册20-61-11的6.C中,在表格39里找到插钉的退钉工具和退钉施工程序,如图6-506所示。



钳工常用量具,钳工常用量具有钢直尺、钢卷尺、卡钳、游标卡尺、千分尺、塞尺、万能角度尺、水平仪等。



划线与冲眼,划线 根据图样或实物的尺寸,在工件上划出加工尺寸界线的操作叫划线。常用划线工具有:划针、划线盘、划线平台、圆规、90°角尺等。划线要求尺寸准确,线条清晰。



冲眼 冲眼工具有样冲和锤子。冲眼时位置要准确,在粗糙表面上冲眼要深些,在光滑表面或薄工件表面上冲眼要浅些,在圆弧上冲眼要密些,精加工表面上严禁冲眼。

锯削、錾削和锉削,锯削 用锯切割原材料或加工工件的操作叫锯削。锯削软材料或锯缝长的工件应选用粗齿锯条,锯削硬材料、管子、薄板料及角铁应选用细齿锯条。安装锯条时应使锯齿尖向前,锯条的张紧程度要适宜。锯削时要注意防止锯条突然崩断弹出伤人,工件快要锯断时要用手扶住被锯下部分,以防落下砸伤脚或损坏T1件。

錾削 用锤子敲击錾子对金属材料或工件进行切削的加工方法叫錾削。錾削工具有锤子和錾子。錾子切削刃前面和后面的夹角叫楔角,楔角应被錾子的几何中心线等分。楔角越小,刃口越锋利,但强度也越差;楔角越大,强度越好,但切削时阻力也越大。通常錾削合金钢或铸铁时楔角取60°~70°,錾削一般钢材时楔角取50°~60°,錾削铜、铝等软材料时楔角取30°~50°。錾削时錾子后刃面与切削面之间的夹角叫后角。

后角大则切人深,但錾削困难;后角小则切入浅,但易打滑。錾削时后角一一般控制在5°~8°。錾削时要求錾子的倾斜角保持不变,每次打击在錾子上的力应保持均匀。

锉削 用锉刀对工件表面进行切削加工的操作叫锉削。锉削软金属用单齿纹锉刀。锉削软材料或粗加工用粗齿锉刀,锉削硬材料或精加工用细齿锉刀。锉削平面时先用交叉锉法做粗加工,再用顺向锉法做精加工;锉削外圆弧面时先横着圆弧面锉作粗加工,再顺着圆弧面锉作精加工;锉削内圆弧面时,使用圆锉或半圆锉.
