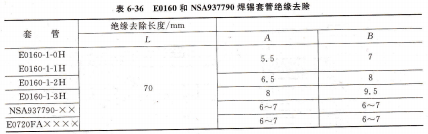

XC61CC2802MRE0160和NSA937790焊锡套管绝缘去除套管,E0160-1-0H,E0160-1-1H,E0160-1-2H,E0160-1-3H,NSA937790-××,E0720FA××××连接导线,焊锡管z=为以后工作留出最短J充足的长度,热塑性密封环,焊锡环,热塑性密封环,焊锡套管焊接法1绝缘去除,NSA937790类型焊锡套管焊接法1,连接导线,焊锡会符E0160类型锡焊套管焊接法1.

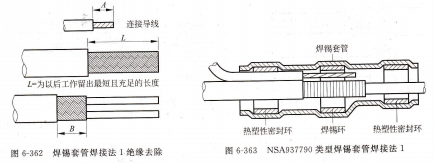

焊锡套管焊接法2,根据焊锡套管的件号(图6-362和图6-363)选择屏蔽电缆和屏蔽连接地线的绝缘去除长度,将屏蔽电缆屏蔽层回折。
将焊锡套管水平放置于屏蔽电缆的屏蔽层中心处,放入屏蔽连接地线;调整焊锡套管位置,如果是NSA937790类型的焊锡套管请参见图6-364,如果是E0160类型的焊锡套管请参见图;使用热风枪或远红外加热设备加热焊锡套管和热缩套管。
焊锡套管经常出现的错误,使用焊锡套管进行焊接会经常出现一些错误的施工方法。第一种施工错误就是在焊锡套管下出现焊锡珠子现象,如图6-368所示,当出现这种错误的施工现象后,使用热风枪重新施工;第二种施工错误就是加热过度,如图所示,热缩焊锡套管、电缆屏蔽层和屏蔽连接地线出现过热现象,当出现这种错误的施工现象后,发现将要过热时立即停止热风枪工作;第三种施工错误就是加热不足,如图所示,焊锡套管加温温度不够,焊锡套管中的焊锡必须显示焊锡融化痕迹(熔化75%以上),当出现这种错误的施工现象后,使用加热设备重新施工。
红绝缘去除长度/mm误差,电涡流式位移传感器可用来测量各种形状金属导体试件的位移量,如汽轮机主轴轴向位移。金属试件的热膨胀系数等。测量位移范围可以从0~1mm到0~500 mm,分辨率可达测量范围的0.1%。
微动同步器和同步机,微动同步器和同步机是用于测量角位移的变压器式传感器。
微动同步器,微动同步器的构造与工作原理,微动同步器是变磁阻型旋转变压器。四极微动同步器的结构示意图如图9-52(a)所示,它由四个极的定子和一个有两个极的特殊形状的转子组成。在定子四个极上的四只匝数相同的线圈串接成初级绕组,而另四只匝数相同的线圈串接成次级绕组。线圈的串接方法如图9-52(b)所示。
微动同步器结构示意及接线图,假定定子四个极上的初级绕组单个线圈匝数用″1表示,次级绕组单个线圈匝数以u2表示。当初级绕组激励时,在各个极上产生的磁通为Φ1、Φ2、Φ3、Φ4。在1、3和2、4两相对磁极中,磁通方向是一致的,图9-52中箭头方向表示这些磁通的某一瞬时方向。由于转子转动时,磁阻的变化将引起次级绕组中感生电动势的变化。四对初次级线圈就构成了四个变压器。
在初始位置α=0°时,转子的每个极都遮住了定子极的一半。这时,四个定子极的磁路都对称,因此,通过定子四个极的磁通大小都相等,即Φl=Φ2=Φ3=Φ4。所以四个次级线圈中感生电势都相等,但由于次级线圈1、3和2、4反向串接,因此输出电压为零。当转子顺时针转动一个角度+α时,2、4极间相对覆盖面积增大,而1、3极间相对覆盖面积减小。因此2、4极磁阻减小磁通增大,次级线圈2、4感生电动势增大;相反,1、3极磁阻增大磁通减小,次级线圈1、3感应电势减小。因此,总的输出电压不再为零,输出电压与2、4线圈中感应电势同相,且与顺时针转角α成正比,当转子反时针转动一个角度―α时,情况与前述相反,线圈1、3的感生电动势比线圈.
