UPC3311线路跳开关接线片在线路跳开关上,安装备用结构使用自锁螺帽。

使用普通螺帽和自锁螺帽进行单个接线片的安装时,将接线片放在接线柱螺栓上,在接线片上放置一个平垫片,如果使用普通螺帽,需要在普通螺帽与平垫片之间加装弹簧垫片。

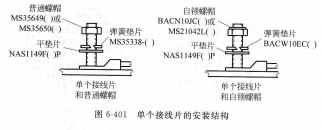

如图6-401所示。普通螺帽MS35649()或MS35650()平垫片,NAS1149F()P普通螺帽,MS35649()或MS3565o()弹簧垫片,MS35338-()弹簧垫片,MS35338-()白锁螺帽,BACN10JC()或Ms21042L()NAsl149F()P白锁螺帽,BACN10Jc()或IS21042L( ),平垫片NASl149F()P,弹簧垫片BACW10EC(),单个接线片和普通螺帽,申个接线片和白锁螺帽,单个接线片的安装结构.

使用普通螺帽和自锁螺帽进行两个或多个接线片的安装时,将第一个接线片放在接线柱螺栓上,在接线柱的对面相对放置第二个接线片,在第三个接线片与第二个接线片之间放置一个隔离垫片,后续施工内容同上。如图6-402所示。

弹簧垫片BACb10EC(),NAsl149F()P离垫片,AN961-()两个或多个接线片和普通螺帽,两个或多个接线片的安装结构.

力矩扳手的施工,根据维护手册上的数据要求选择力矩扳手,使用力矩扳手之前,检查力矩扳手的外观是否完好;检查力矩扳手上的校验标签,确认所使用的力矩扳手在校验期内;力矩扳手只能单方向往螺栓/螺母紧的方向旋转,不允许反方向旋转。

根据相关手册上的数据要求进行测量。首先在力矩扳手上设定所需力矩值,如表6-402所示,锁定力矩扳手开始拧紧螺栓,当施加的扭矩达到设定值时,扳手会发出“卡塔”声响或隔离絷片AN961-()两个或多个接线片和普通螺帽.

实际上,要达到电路完全对称是不可能的,但即使这样,这种电路抑制共模信号的能力还是很强的。如前所述,共模信号就是伴随输人信号一起加人的干扰信号,即对两边输人相同或接近相同的干扰信号,因此,共模电压增益越小,说明放大电路的性能越好。

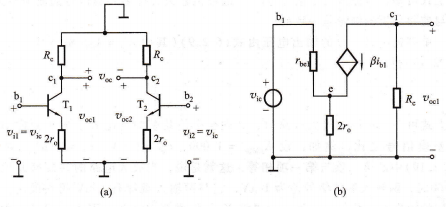

单端输出的共模电压增益,单端输出的共模电压增益表示两个集电极任一端对地的共模输出电压与共模信号电压之比,一般情况下,(1+O2r0)>rbe)>1,故式可简化为射极耦合差分式放大电路在共模输人时的交流通路 (b)共模输人半边小信号等效电路,由式可以看出,r0越大,即电流源J。越接近理想情况,丸cl越小,说明它抑制共模信号的能力越强。

共模抑制比KcMR①,为了说明差分式放大电路抑制共模信号的能力,常用共模抑制比作为一项技术指标来衡量,其定义为放大电路差模信号的电压增益丸d与共模信号的电压增益Avc之比的绝对值,即KcMR的下角系Comm0n Modc Rejection的缩写。
