YGV614B-FBACT12AV()高温接线片压接施工,根据导线的规格和螺栓尺寸找到需要的耐高温接线片件号。根据接线片压线筒号找到需要的耐高温接线片压接工具件号。

接线片在高温或高振动区域使用时,需安装长度为1in±o,06in的TFE 2X热缩套管进行防护,如图6-393所示。如果连接的是AWGlO号或更细的导线,热缩套管到接线片压线筒前末端的距离如图6-393所示;如果连接的是AWG8号或更粗的导线,热缩套管到接线片螺栓孔后缘的距离如图6-394所示。

热缩会管AWG 10号或更细导线热缩套管孔的后缘,l/16=L1/1 6inAWG8号或突粗导线热缩套管与接线片的位置1/4in=l/1 6in,热缩套管与接线片的位置2,在高温或高振动区域如果不能使用热风枪,可选择温度等级D类的TFE胶带,在接线片压线筒周围和导线绝缘周围充分缠绕多层胶带,胶带重叠最少50%以上,在导线绝缘上大约缠绕lin长度的多层胶带,并在缠绕胶带的两个末端使用扎线进行捆扎固定。

接线柱上接线片的安装,接线片的安装环境,接线片在安装时需根据手册要求按照力矩值拧紧螺栓上的螺帽,拧紧的螺帽最小露出螺栓1场螺纹.接线片螺栓孔尺寸必须与安装螺栓尺寸相同;如果接线片螺栓孔尺寸与安装螺栓尺寸不相同时,例如可以采取将一个10号螺栓孔的接线片安装在8号螺栓上的方法;所有安装在泄漏区域的电气连接终端必须进行密封处理。

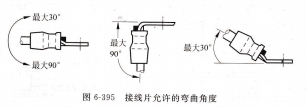

绝缘接线片和非绝缘接线片在安装时,由于空问限制允许向下最大弯曲90°,在终端接线块上安装时向上最大弯曲30°,如图6-395所示,接线片在安装时只允许弯曲一次,绝不允许来回反复弯曲,弯曲半径不能小于5/32in±1/32in.在弯曲区域不能出现裂纹和撕裂痕迹。

最大30°,最大90°,接线片允许的弯曲角度,Ms27212接线柱上接线片的安装接线片在接线柱上安装时,确保接线柱上的接线片不能往松的方向移动;在1个螺栓中.

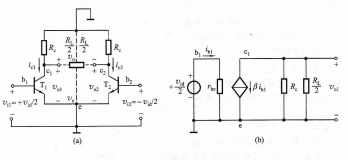

主要技术指标的计算,差模电压增益,双端输入、双端输出的差模电压增益电路中,若输人为差模方式,即us=-9i2=u/2,则因一管的电流增加,另一管的电流减小,在电路完全对称的条件下,fc1的增加量等于G2的减少量,所以流过电流源的电流r。不变,t>e=0,故交流通路。由图可知Tl、T2构成对称的共射电路,为便于分析可画出对差模信号的半边小信号等效电路。当从两管集电极作双端输出,未接RL时其差模电压增益与单管共射放大电路的电压增益相同,即射极耦合差分式放大电路的交流通路,差模信号半边小信号等效电路,当集电极cl、c2两点间接人负载电阻RI时,其中R′L=Rc寸。这是因为输人差模信号时,ct和c2点的电位向相反的方向变化,一边增量为正,另一边增量为负,并且大小相等,可见负载电阻RL的中点是交流地电位,所以在差分输人的半边等效电路中,负载电阻是f/2。综上分析可知,在电路完全对称、双端输人、双端输出的情况下,图电路与单边电路的电压增益相等。可见该电路是用成倍的元器件以换差分式放大电路.
