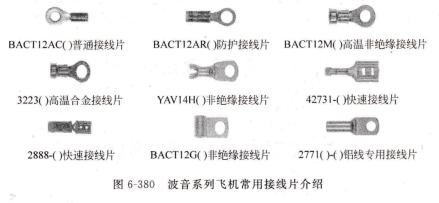

MJD6039T4BACT12AC()当通接线片,BACTI2AR()防护接线片,BACT12M()南温非绝缘按线片.

3223()高温合金接线片,YAV14H()非绝缘接线片,42731~o快速接线片.

2888-()快速接线片,BACT12G()非绝缘接线片,2771()-()铝线专用接线片.

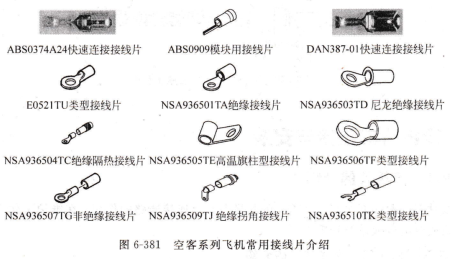

波音系列飞机常用接线片介绍,ABS0374A24快速连接接线片,ABS0909模块用接线片,DAN387-01快速连接接线片,F()521T U类型接线片,NSA93650闸认绝缘接线片,NSA936503TD尼龙绝缘接线片,NSA936504TC绝缘隔热按线片NSA936505TE高温旗杆+IJ接线片 NSA9365061・r类型按线片,NSA936507TG非绝缘接线片,NSA936509TJ绝缘拐角接线片,NSA936510TK类型接线片,空客系列飞机常用接线片介绍.

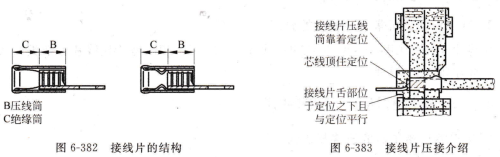

根据接线片的结构,如图6-382所示,去除导线上的绝缘层。按照图6-383所示将接线片放到压接下具的压接模块上,压接工具的定位卡住接线片的压线筒,接线片舌部向上与压接I具定位平行,按压压接下具手柄使模块固定住接线片,但不能使接线片压线筒变形,将去除绝缘导线送人接线片的压线筒,芯线顶到定位止线端,挤压压接ur具手柄使棘齿到达力矩时释放,完成接线片的压接。接线片压接完成后日视检查。

接线片压线筒靠着定位芯线,顶住定位接线片舌部位与定位,平行B压线筒C绝缘简,接线片的结构,接线片压接介绍.

zO为谐振阻抗;2Δω/ω。为相对失谐量,表明信号角频率偏离回路谐振角频率ω0的程度。

绘出了LC并联谐振回路的频率响应曲线,从图中的两条曲线可以得出如下的结论:

LC并联谐振回路的频率响应(a)幅频响应 (b)相频响应

从幅频响应可见,当外加信号角频率ω=ω0(即2Δω/ω0=0)时,产生并联谐振,回路等效阻抗达最大值zO=L/RC。当角频率ω偏离ω0时,|z|将减小,而Δω愈大,|z|愈小。

从相频响应可知,当ω)ω0时,相对失谐(2Δω/ω0)为正,等效阻抗为电容性,因此z的相角为负值,即回路输出电压y。滞后于rs。反之,当ω<ω。时,等效阻抗为电感性,因此♀为正值,y。超前于rs。

谐振曲线的形状与回路的Q值有密切的关系,o值愈大,谐振曲线愈尖锐,相角变化愈快,在ω0附近|z|值和♀值变化更为急剧。

选频放大电路,一个由BJT组成的单回路小信号选频放大电路所示。图中由LC组成并联谐振回路,通过L的抽头与电源正端相连,从而有利于实际阻抗,单回路选频放大电路.

式中Q=ω0L/R=1/ω0CR=(1/R)/=u0,称为回路品质因数,是用来评价回路损耗大小的指标。一般,0值在几十到几百范围内。由于谐振阻抗呈纯电阻性质,所以信号源电流fs与y。同相。

输入电流|is|和回路电流|fL|或|rc|的关系70=rszO=rsQ/ω0C

通常Q>1,所以|rc|≈|fL|>|u|。可见谐振时,LC并联电路的回路电流|fc|或|几|比输人电流|fs|大得多,即rs的影响可忽略。这个结论对于分析LC正弦波振荡电路的相位关系十分有用。

简要介绍回路的频率响应,根据式有在上式中,如果所讨论的并联等效阻抗只局限于ω0附近,则可认为ω≈ω0,ωL/R≈ω0L/R=o,ω+ω0≈2ω0,ω-ω0=Δω,则式可改写为从而可得阻抗的模为.
