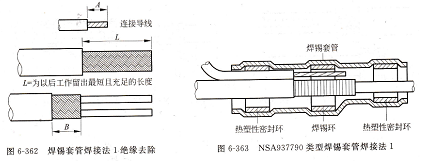

TR1/1206FA1A标准线路施工，E0160和NSA937790焊锡套管绝缘去套管E0160-1-0H,E0160-1-1H,E0160-1-2H,E0160-1-3H,NSA937790-××,E0720FA××××,连接导线焊锡奁管,z=为以后工作留出最短J充足的长度,热塑性密封环,焊锡环热塑性密封环,焊锡套管焊接法1绝缘去除,NSA937790类型焊锡套管焊接法1.

连接导线焊锡会符,E0160类型锡焊套管焊接法1

焊锡套管焊接法2,根据焊锡套管的件号(见表6-37和图6-363)选择屏蔽电缆和屏蔽连接地线的绝缘去除长度,将屏蔽电缆屏蔽层回折。将焊锡套管水平放置于屏蔽电缆的屏蔽层中心处,放入屏蔽连接地线;调整焊锡套管位置,如果是NSA937790类型的焊锡套管请参见图,如果是E0160类型的焊锡套管请参见图6-367;使用热风枪或远红外加热设备加热焊锡套管和热缩套管。

焊锡套管经常出现的错误,使用焊锡套管进行焊接会经常出现一些错误的施工方法。第一种施工错误就是在焊锡套管下出现焊锡珠子现象,如图6-368所示,当出现这种错误的施工现象后,使用热风枪重

新施工;第二种施工错误就是加热过度,如图所示,热缩焊锡套管、电缆屏蔽层和屏蔽连接地线出现过热现象,当出现这种错误的施工现象后,发现将要过热时立即停止热风枪工作;第三种施工错误就是加热不足,如图所示,焊锡套管加温温度不够,焊锡套管中的焊锡必须显示焊锡融化痕迹(熔化75%以上),当出现这种错误的施工现象后,使用加热设备重新施工。

石英晶体的电路模型与电抗特性,(a)代表符号 (b)电路模型 (c)电抗一频率响应特性,由电路模型可知,石英晶体有两个谐振频率,即当R、b、C支路发生串联谐振时,其串联谐振频率,由于CO很小,它的容抗比R大得多,因此,串联谐振的等效阻抗近似为R,呈纯阻性,且其阻值很小。

当频率高于互小于几时,R、L、C支路呈感性,当与CO发生并联谐振时,其振荡频率为晶体石英晶体串联谐振频率的调整,因此y与几很接近。通常石英晶体产品所给出的标称频率既不是正也不是几,而是外接一个小电容Cs①时校正的振荡频率,Cs与石英晶体串接所示。

利用C:可使石英晶体的谐振频率在一个小范围内调整。Cs的值应选择得比C大。为了计算串入Cs后谐振频率的偏移,可从导出新的电抗组成的正弦波振荡电路。它的频率稳定度可高达10ˉ9甚至10ˉ"。

石英晶体振荡电路之所以具有极高的频率稳定度,主要是由于采用了具有极高Q值的石英晶体元件。下面首先了解石英晶体的构造和它的基本特性,然后再分析具体的振荡电路。

石英晶体的基本特性与等效电路,石英晶体是一种各向异性的结晶体,它是硅石的一种,其化学成分是二氧化硅(Sio2)。从一块晶体上按一定的方位角切下的薄片称为晶片(可以是正方形、矩形或圆形等),然后在晶片的两个对应表面上涂敷银层并装上一对金属板,就构成石英晶体产品,一般用金属外壳密封,也有用玻璃壳封装的。

金属外壳绝缘体外接线,金属石英晶体的一种结构石英晶片所以能做振荡电路是基于它的压电效应。从物理学中知道,若在晶片的两个极板间加一电场,会使晶体产生机械变形;反之,若在极板间施加机械力,叉会在相应的方向上产生电场,这种现象称为压电效应。如在极板间所加的是交变电压,就会产生机械变形振动,同时机械变形振动又会产生交变电压。一般来说,这种机械振动的振幅是比较小的,其振动频率则是很稳定的。但当外加交变电压的频率与晶片的固有频率(决定于晶片的尺寸)相等时,机械振动的幅度将急剧增加,这种现象称为压电谐振,因此石英晶体叉称为石英晶体谐振器。

石英晶体的压电谐振现象可以用电路模型来表示。等效电路中的C。为切片与金属板构成的静电电容,L和C分别模拟晶体的质量(代表惯性)和弹性,而晶片振动时,因摩擦而造成的损耗则用电阻R来等效。石英晶体的一个可贵的特点在于它具有很高的质量与弹性的比值(等效于yc),因而它的品质因数o处于高达10000~500000的范围内。例如一个4 MHz的石英晶体的典型参数为:E=1(X)mH, C=0,015 pF, C0=5 pF,R=100Ω, o=25DO。
