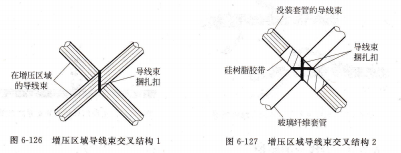

在增压区域两导线束十字交叉接触时,为防止导线束受到磨损造成损伤,通常需使用导线束卡子或隔离装置进行隔离。当在实际工作中没有隔离位置时必须在十字交叉处进行捆扎,捆扎的目的就是为了防止导线束移动;如果十字交叉的导线束处于配电板和设备架时,只需使用扎线进行捆扎加固,如图6-126所示;如果使用扎带捆扎导线柬进行固定,必须在十字交叉导线束的其中一束导线束上增加防护胶带,另一束上增加玻璃纤维防护套管后再进行捆扎,如图6-127所示;

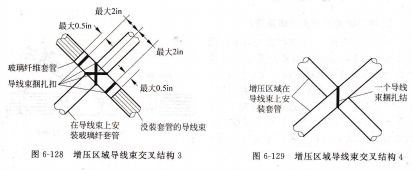

或在十字交叉的导线束上两束都增加玻璃纤维防护套管后再进行捆扎,如图6-128所示;如某导线束使用开口玻璃纤维套管和防护胶带防护时,玻璃纤维套管与防护胶带必须重叠50%以上;如果十字交叉的两束导线束全部使用套管进行防护时;只捆扎一个导线柬扣,如图6-129所示。当两束导线束交叉不是90°时,推荐的方法是在导线束交叉大于90°的位置进行捆扎所示。

套管的导线束,导线束在增压区域,导线束捆扎扣硅树脂胶带,增压区域导线束交叉结构1,增压区域导线束交叉结构2,最大2in最大0.5in最大2in导线束捆扎扣,最大0.5in在导线束上安装玻璃纤套管,没装套管的导线束,增压区域导线束交叉结构3,增压区域导线束交叉结构4增压L×域,在导线束卜安装套管,一个导线束捆扎结.

动圈式耳机 动圈式耳机是目前常用的耳机,其驱动单元基本上是动圈扬声器(小型),采用稳恒磁场下,音频电流通过动圈推动振动膜发声的工作方式。动圈式耳机的结构与外形所示。

引线动圈式耳机的结构与外形,静电式耳机 静电式耳机有轻而薄的振膜,依靠电场对电荷的作用力工作。其电荷由高压极化电源提供,由极薄的振动膜上的边缘电导层捕捉电荷,使振动膜产生振动发声。振膜悬挂在由两块固定的金属板(定子)形成的静电场中,当音频信号加载到定子上时,静电场发生变化,驱动振膜振动。静电式耳机的外形如图所示,静电式耳机的外形.

等磁式耳机 等磁式耳机的驱动器类似于缩小的平面扬声器,它将平面的音圈嵌入轻薄的振膜里,像印刷电路板一样,可以出声孔纸盆.

8××系列稳压器最大输出电流常用的有100mA、500mA、1,5A三种,以插人78和电压数字之间的字母来表示。插人L表示100mA、M表示500mA,如不插入字母则表示1.5A。例如WS78L05,字头78表示输出电压为正值,后面的两位数字表示输出电压的稳压值,“05”表示输出电压为5V,字母“L”表示最大输出电流为0,1A。

78××系列三端稳压器内部电路框图如图所示,输人输出接地78×X系列三端稳压器内部电路框图,二端稳压器的典型应用电路如图所示。

图中,Ci用来抑制过电压,抵消因输人线过长产生的电感效应并消除自激振荡;C0用来改善负载的瞬态响应,即瞬时增减负载电流时不致引起输出电压有较大的波动。Ci、C0一般选涤纶或瓷片电容,电容容量为0.1uF至几微法。安装时,将两个电容直接与三端稳压器的引脚相连。
