NSS12201LT1G目前常用键盘开关有导电橡胶式或电容式。导电材琴键开关 积木组合式结构,常作为多极多位组合的转换开关。常用在电风扇中。

拨动开关 水平滑动换位式开关,采用切入式咬合接触。主要在电源电路及工作状态电路的切换中使用。

拨码开关 拨码开关有单极单位,双极双位和8421码拨码。在有数字预置功能的电路中常用。

薄膜按键开关 叉称薄膜开关,是目前流行的集装饰与功能性为一体的新型开关。具有结构简单、外形美观、密闭性好、性能稳定、寿命长等优点,广泛用于各种微电脑(MCU)控制的电子设备中。

接插件,接插件又称连接器。在电子设各中,通过接插件可以实现插拔式电气连接。方便电子设备中接口与接口之间的组装、更换、维修,同时在PCB板与PCB板之间、设各的主机与各外设之间,都是采用接插件进行电气连接。电子电路中的接插件种类多,常见接插件的外形如图11-3所示。

接插件的分类,按工作频率分类:低频接插件、高频接插件。

按其外形结构分类:圆形接插件、矩形接插件、印刷板接常见接插件的外形插件、带状扁平排线接插件等。

按用途来分类:电源插头、插座、耳机接插件、电视天线接插件、电话接插件、电路板连接件、光纤电缆连接件等。

常见的接插件,圆形接插件 也称航空插头、插座,是一个标准的螺旋锁紧机构,接点数日从两个到上百个不等,常用于航空器、电源或比较精密的仪器仪表中。

矩形接插件 充分利用空间且电流容量比较大,广泛用于安培级电流信号的互连。

印刷板接插件 主要为了方便印制板电路的更换、维修。

PCB板之间或PCB板与其他部件之间的互连,多采用印刷板接插件。常用结构形式为针孔式。

带状扁平排线接插件 是由几十根以聚氯乙烯为绝缘层的导线并排黏合在一起的,是通过带状扁平排线接插件进行互连。具有占用空间小,轻巧柔韧,布线方便,不易混淆的特点。

端子适用于印制板(PCB)线路安装使用,端子间距和外形尺寸已标准化、系列化,国内、外通用。

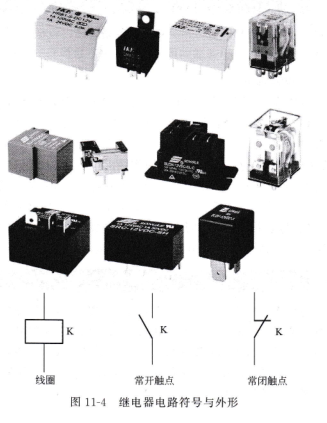

继电器的分类,继电器的种类很多,常见的分类方式如下。

按结构与特征分类:电磁式、干簧式、湿簧式、压电式、固态继电器、磁保持继电器、步进继电器、时间继电器、温度继电器。

按工作电压分类:直流型继电器、交流型继电器、脉冲型继电器。

按继电器接点的形式与数量分类:单组接点继电器、多组接点继电器。

继电器简介,电磁式继电器 电磁式继电器是目前最常用的继电器,电磁式继电器由铁芯、线圈、衔铁、动接点、静接点等组成,在线圈两端加上一定的电压,线圈中就会有一定的电流流过,从而产生电磁效应,衔铁在电磁力吸引的作用下克服返回弹簧的拉力与铁芯吸合,从而带动衔铁的动触点与常开触点吸合。当线圈断电后,由线圈产生的电磁的吸力也随之消失,衔铁就会在弹簧的反作用力下返回原来的位置,促使动触点与原来常闭触点吸合。通过衔铁吸合、释放,从而在电路中起到导通、切断的作用。电磁式继电器的内部结构如图所示。

未通电时处于接通状态的静触点。 磁路系统由铁芯、轭铁、衔铁、线圈等零件组成,接触系统由静簧片,动簧片、触点底座等零件组成,返回机构由复原簧片或拉簧组成。

注单组接点继电器又分为常开接点、常闭接点、转换接点。接点继电器包括多组相同形式的接点和多种不同形式的接点。
