E40870-000电声器件分两层绕在纸管上(绕有几十圈),放置于导磁芯柱与导磁板构成的磁隙中。

音圈与纸盆要固定在一起,当有声音电流信号流入音圈后,音圈振动同时也带动纸盆振动。

纸盆 纸盆是扬声器的声音辐射器件,在相当大的程度上决定着扬声器的放声性能。所以要求纸盆既要质轻又要刚性良好,不能因环境温度、湿度变化而变形。

锥形纸盆扬声器的锥形振膜所用的材料一般有天然纤维和人造纤维两大类。 天然纤维主要采用的有棉、木材、羊毛、绢丝等,人造纤维主要采用的有人造丝、尼龙、玻璃纤维等。

折环 折环是为保证纸盆沿扬声器的轴向运动、限制横向运动而设置的,同时起到阻挡纸盆前后空气流通的作用。

定心支片 定心支片用于支持音圈和纸盆的结合部位,保证其垂直而不歪斜。

定心支片上的同心圆环,是保证音圈在磁隙中自由地上下移动,而不作横向移动。 同时保证音圈不能与导磁板相碰。 定心支片上有防尘罩,其作用是为了防止外部灰尘等杂物落入磁隙,避免

造成灰尘与音圈摩擦而发出异常声音。

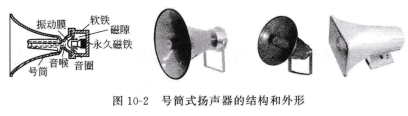

号筒式扬声器由振动系统(高音头)和号筒两部分构成。振动系统与纸盆扬声器相似,不同的是它的振膜不是纸盆,而是一球顶形膜片。号筒式扬声器的结构和外形如图10-2所示。

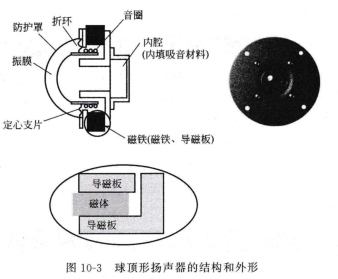

球顶形扬声器也是一种电动式扬声器,其工作原理与纸盆扬声器相同。球顶形扬声器的显著特点是瞬态响应好、失真小、指向性号筒式扬声器的结构和外形好,但效率低些,常作为扬声器系统的中、高音单元使用。球顶形扬声器的结构和外形如图10-3所示。

防护罩内腔(内填吸音材料)磁铁(磁铁、导磁板),球顶形扬声器的结构和外形

电磁式扬声器 电磁式扬声器也叫舌簧式扬声器,是利用声源信号电流通过音圈后会把舌簧(用软铁材料制成)磁化的原理,磁化了的可振动舌簧与磁体相互吸引或排斥,产生驱动力,使振膜振动而发音。电磁式扬声器的外形如图10-4所示。

电磁式扬声器广泛应用于电子电器、钟表、通信、低压电器、电子玩具及民用、工业、军工等电子产品领域。

电磁式扬声器的外形,静电式扬声器 静电式扬声器是一种在静电力的作用下振膜作前后移动,与依靠电磁力来使振膜作前后移动的电动式扬声器是不同的。静电式扬声器的外形如图10-5所示。

静电式扬声器的外形,音箱,市面上的音箱形形色色,其基本单元都是由扬声器单元和箱体两大部分组成,目前绝大多数音箱至少使用了两只或两只以上的喇叭单元实行多路分音重放,所以分频器也是音箱的组成部分。音箱最基本的组成有三部分:喇叭单元、箱体和分频器。
