CB8H1K0E天学通电子元器件及电路次按开关时,实现继电器的断开。在电路设计中,就是利用双D触发器的反转功能。在实际应用中,可以结合芯片SC2262/SC2272来进行无线遥控控制。

AC220V市电经过电源变压器降压,经过二极管桥式整流,瓷片电容C2用于滤除由市电引入的高频干扰,电容容量为0.01uF,电解电容C1滤波后送入7805第1脚,第2脚接地,第3脚输出稳

定的电压,电压为5V。经过瓷片电容(14滤除高频干扰,电解电容C3滤波得到稳定5V电压,使CD1013点动式开关电路工作。

电声元件是一种将电信号转换为声音信号或者是将声音信号转换成电信号的换能元件。能将电信号转换成声频信号的电声元件有扬声器、耳机;能将声音信号转换成电信号的电声元件为传声器(或称为话筒)。电声元件主要在家用电器、音响、玩具、测量仪器等各种电子电器设备中的应用十分广泛。

上午学基础声器件的识别,扬声器的分类,扬声器的种类很多,一般情况下可按工作原理、振膜形状以及

放声频率范围等来分类。

按工作原理(辐射方式)分类:电动式扬声器、电磁式扬声器、静电式扬声器、压电式扬声器。

按振膜形状分类:纸盆扬声器、球顶形扬声器、带式扬声器、平板驱动式扬声器。

按放声频率分类:低音扬声器、中音扬声器、高音扬声器、全频带扬声器。

按能量方式分类:电动(动圈)扬声器、电磁扬声器、静仿声器件电(电容)扬声器、压电(晶体)扬声器、放电(离子)扬声器。

按用途分类:高保真(家庭用)扬声器、监听扬声器、扩音用扬声器、乐器用扬声器、接收机用小型扬声器、水中用扬声器。

扬声器的介绍,扬声器常用于发声器件,俗称喇叭。其作用是将音频放大器输出的电信号转变为声信号,完成声音的重放,即把一定范围内的音频电功率信号通过换能方式转变为失真小并具有足够声压级的可听声音。

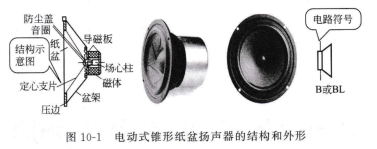

电动式扬声器 常见的电动式扬声器是电动式锥形纸盆扬声器,简称为纸盆扬声器。电动式锥形纸盆扬声器主要由振动系统、磁路系统、辅助系统三部分组成。电动式锥形纸盆扬声器的结构和外形如图10-1所示。

音圈B或BL,电动式锥形纸盆扬声器的结构和外形振动系统,包括锥形纸盆、音圈和定心支片等;磁路系统,包括永久磁铁、导磁板和场心柱等;辅助系统,包括盆架、接线板、

压边和防尘盖等。下面对电动式锥形纸盆扬声器中的振动系统部分进行简单介绍。

音圈 音圈是纸盆扬声器的驱动单元,是用很细的铜导线电路,符号结构示意图.
