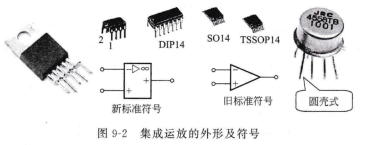

TCM9516MD集成运算放大器的放大倍数取决于外接反馈电阻.给使用者带来了方便。国产集成运放的封装外形主要采用圆壳式和双列直插式,集成运放的外形及符号,如图9-2所示。

新标准符号旧标准符号,集成运放的外形及符号,集成运算放大器分类如下。

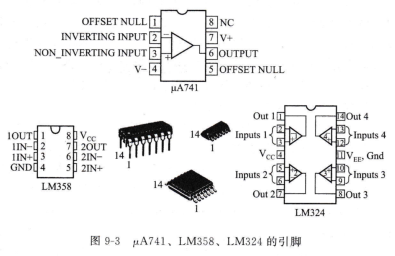

通用型运算放大器 以通用为目的而设计的.其主要特点是价格低廉、产品量大面广,适合于一般性使用,是目前应用最为广泛的集成运算放大器。常用的运放有uA741(单运放)、LM358(双运放)、LM324(四运放),如图9-3所示。

高阻型运算放大器 差模输人阻抗非常高,输入偏置电流非常小,一般r id)106~1o12Ω,r:为微安级。利用场效应管高输人阻抗的特点组成运算放大器的差分输入级。高阻型运算放大器的特点是输入阻抗高,输人偏置电流低,且具有高速、宽带和低噪声等优点。其缺点是输人失调电压较大。常见的运放有LF355、LF347(四运放)及更高输人阻抗的CA3130、CA3140等。

低温漂型运算放大器 在精密仪器、弱信号检测等自动控制仪表中,要求运算放大器的失调电压要小,且不能随温度的变化而变化。目前常用运放有0P07、OP27、AD508及ICL7650等。

高速型运算放大器 在快速A/D、D/A转换器与视频放大器中,要求集成运算放大器的转换速率SR一定要高,单位增益带宽BWG一定要足够大,其主要特点是具有高的转换速率和宽的频率响应。常用的运放有LM318、uA715等。

低功耗型运算放大器 由于便携式仪器中的电路要求小型轻便便携,随着便携式仪器应用范围的扩大,必须要有低功率消耗的运算放大器来配合,目前有的产品功耗已达uW级,采用单节电池供电。常用的运算放大器有TL-022C、TL-060C、ICL7600等。

高压大功率型运算放大器 普通的运算放大器输出电压主要受供电电源的限制,输出电压的最大值一般仅几十伏,输出电流仅几十毫安。为了提高输出电压或增大输出电流,高压大电流集成运算放大器就产生了。其特点是外部不需附加任何电路,就可输出高电压和大电流。常用的运算放大器有D41、uA791等。

集成运放的电路结构特点如下。

由于集成运放中各元件在同一个基片上,所以各元器件参数的对称性、温度均匀性都好。

由于单个阻值太高或太低的电阻不易制造,在集成电路中用有源器件取代电阻,所以半导体器件用得多而电阻用得少。

由于单个大电容及电感制造不易,多级放大电路都采用直接耦合的方式。

在集成电路中,为了不使工艺复杂,尽量采用单一类型的半导体器件,元器件种类也要少,所以集成电路在形式上与分立元件电路相比有很大的差别和特点。例如常用三极管组成的恒流源.
