EVQ-Q2H01W警告:只准使用备有250kΩ~1,5MΩ接地引线电阻的腕带,因为接触低电阻腕带和高电压,会对人员造成触电危险。常见腕带电阻为1MΩ。

拆除程序,第一步:参照适当的拆装程序,关断系统的电源供应。

第二步:拆除PCB的人员佩戴好腕带,并可靠接地。

第三步:打开卡箱的检修门,从位置告示牌上找出待拆除PCB的准确位置。

第四步:利用PCB上下(或左右)的提取器,把它从卡箱拆除。

第五步:用防静电软片把PCB包好,并以ESDS标签紧固软片。防静电软片用于保护导电袋的完整性,不致被PCB上凸出、锐利的元件引线所割伤。

第六步:把包好的PCB放进ESDS导电袋里,将开口处反摺,以ESDS标签或以全棉绳紧固,密封导电袋。

第七步:把整个包装放进发泡胶封套内,保持运送时外形完整。

第八步:关闭并紧固卡箱检修门。

第九步:从静电接地插座处,断开腕带。

第十步:最后将PCB放人专用容器里,以便运送。

安装程序,第一步:参照适当的拆装程序,关断系统的电源供应。

第二步:拆除PCB的人员佩戴好腕带,并可靠接地。

第三步:打开卡箱的检修门,从位置告示牌上找出待装PCB的准确位置。

第四步:从发泡胶封套、导电袋、和反静电软片中取出PCB。

第五步:利用PCB上下(或左右)的提取器,把它插进卡箱内,锁定提取器,把PCB紧固。

第六步:关闭并紧固卡箱检修门,断开腕带。

ESDS包装、点收、储存币和运送.

ESDS包装,选取合适的包装材料来包装ESDS组件和组装件,确保这些材料是属于导电的、静电屏蔽类型的。

禁止将普通塑料和聚苯乙烯泡沫塑料接触ESDS装置或是用在ESDS保护包装内。

ESDS包装应该将末端的开口折叠进行封闭,同时贴一个纸质的ESDS警告标志。

禁止使用塑料和玻璃纸材料的胶带,因为在移除的过程中它们会产生非常高的静电电压。

禁止使用钉书钉和大头针,因为它们会刺破保护包装。

ESDs点收,不得打开内有的ESDS包装,除非在防静电调控的工作台上进行。

货件可留在原来(供应商)的包装里,采用任何适当的导电材料都可以。

导电包装必须完全封闭,不能有缺口。

主要技术指标的计算,差模电压增益,双端输入、双端输出的差模电压增益

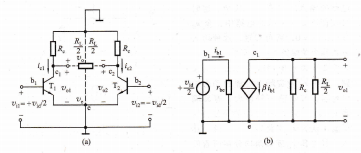

若输人为差模方式,一管的电流增加,另一管的电流减小,在电路完全对称的条件下,fc1的增加量等于G2的减少量,所以流过电流源的电流r。故交流通路如图可知Tl、T2构成对称的共射电路,为便于分析可画出对差模信号的半边小信号等效电路。当从两管集电极作双端输出,未接RL时其差模电压增益与单管共射放大电路的电压增益相同,即射极耦合差分式放大电路的交流通路,差模信号半边小信号等效电路,当集电极cl、c2两点间接人负载电阻RI~时,其中R′L=Rc‖寸。这是因为输人差模信号时,ct和c2点的电位向相反的方向变化,一边增量为正,另一边增量为负,并且大小相等,可见负载电阻RL的中点是交流地电位,所以在差分输人的半边等效电路中,负载电阻是r/2。

综上分析可知,在电路完全对称、双端输人、双端输出的情况下,图的电路与单边电路的电压增益相等。可见该电路是用成倍的元器件.
