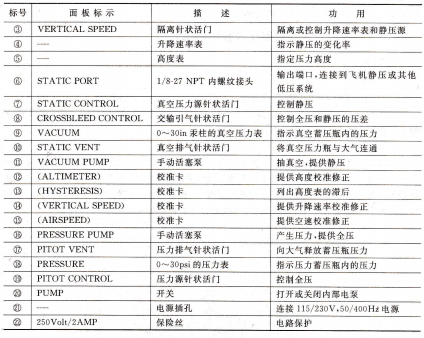

NMC-H1206X7R103K200TRP隔离或控制升降速率表和静压源,指示静压的变化率,指定压力高度输出端,连接到您机静压或其他,低压系统控制静压控制,全压和静压的压差指示,真空蓄压瓶内的压力,将真空压力瓶与大气连通抽真空,提供静压,提供高度校准修正,列出高度表的滞后,提供升降速率校准修正,提供空速校准修正产生压力,提供全压向大气释放蓄压瓶压力,指示压力蓄压瓶内的压力,控制全压打开或关闭内部电泵连115/230V,50/400 Hz电源电路保护.

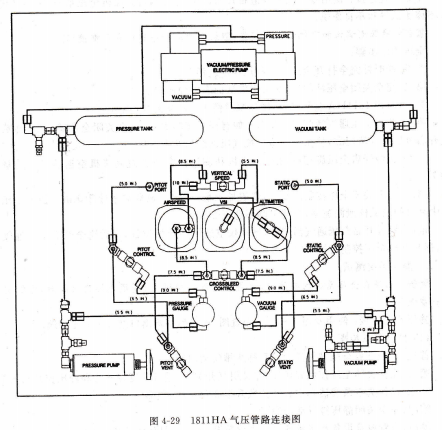

设备的操作概述,测试全程为手动操作。在仪器内部有两个手动泵,压力泵可以提供1 5psi的压力,真空泵能够提供25inHg的真空压力。1811HA型号的校验设备,除手动泵外,还有内置的电泵,可以产生27inHg的真空压力和15 psi的压力。图4-29是1811 HA校验设各的内部管路连接的示意图。

测试时,关闭交叉引气活门和排气活门,通过控制压力控制针状活门来调整蓄压瓶输出压力的大小。通过控制两个排气活门用大气压来均衡相应系统的压力。交叉引气活门控制校验设备内全压管道和静压管道的压差。全静压管道中的压力可以通过控制相应的活门来进行调整,相连仪表读数也随之变化。测试的结果需要进行修正,修正值可参考安装在校验设各面板上的校准卡。

操作注意事项,测试前,使用者应当首先熟悉相应的测试设备(1811),遵循正确的操作程序,以避免测试误差及损坏飞机或校验设各。

测试时,首先要对校验设各进行自测试,以检测仪器的精度。

大气数据仪表蔽验设备的应用,下面以手动设各1811GA/HA为例介绍大气数据校验设备的操作和应用。

设备的自测试目的,为确保测试的精度,每次测试前都必须先对校验设各进行初步测试,检查仪器内部全静

压管路泄漏的情况,为方便使用,可以直接在仪器的控制面板上查看测试的步骤和数据。

注意事项,转针状活门控制旋钮的力度要适中,扭力过大会损害旋钮。

大气数据校验设备的应用,以下将对全压系统和静压系统测试作一个简单介绍。实际操作必须参考相关的飞机.
