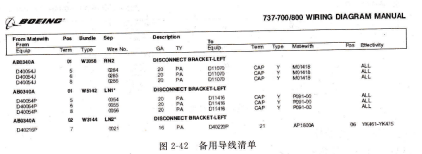

EXB-24AB1ER8X备用导线清单(Spare Wire List),备用导线清单(见图2-42)用于依据匹配端设备号,查询该匹配端设备所接的备用导线编号和各用导线所在的导线束编号。清单包含以下信息:
Equip 匹配端上对应的接头设备号。
Term 备用导线连接的终端号。
Bundle 导线束编号。
Wirc No,/GA/TY 导线编号/规格/类型。
Matewith 匹配端设各号,匹配端可以是支架、接头、指示器等。
Pos 位置号。
Sep 分隔代码。

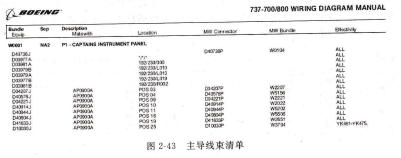

主导线束清单(Master Bundle List),主导线束清单(见图2-43)用于依据已知导线束编号,查询该导线束连接的所有插头/插座设各号,及插头/插座位置信息。清单包含以下信息。
Bundlc 导线束编号。
Sep 分隔代码。
Equip 导线束连接接头设各号。
Location 导线束连接接头位置信息。
Matewith 匹配端设备号。
MW Conncctor 匹配接头设备号。
MW Bundle 匹配接头导线束编号。

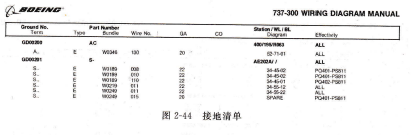

接地清单(Ground List),接地清单(见图2-44)根据接地设备号的字母数字顺序编排,列出了飞机上所有的接地设各。接地设备清单用于依据接地设备号,查询该接地设备所接导线束编号、位置、所在图号。清单包含以下信息。
Ground No.接地设备号。
Part Numbcr 接地类型编号(AC,Dc,S.)。AC交流接地;Dc直流接地;S.防静电或屏蔽或特殊接地。
Term 终端号。
Bundle 导线束编号。
Wire No./GA/Co 导线编号/规格/颜色。
Diagram ××-××-××导线所在的线路图号。
Station/WL/BL 位置信息。
Effectivity 有效性。
