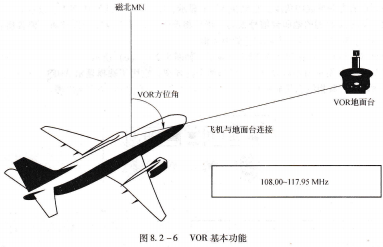

MC54HCT640J进行定向其频率范围为108.00~117.95 MHz,其作用距离与飞机高度等有关,用距离为300~500 km,因此,它属于甚高频近程无线电导航系统。Ⅴ0R系统接发射台的信号并对其进行译码处理输出Ⅴ0R方位角。VOR方位角(VORB)是以位置的磁北方位为基准,顺时针转到飞机与Ⅴ0R台连线之间的夹角,如图8.2-6最大作自地面在VOR方位角VOR地面台飞机与地面台连接10800、11795NⅤOR基本功能.

Ⅴ0R的工作原理与灯塔的工作相似。灯塔由闪亮和以一定速度旋转的光束两个可视信号组成。闪亮信号在每个方位都可以看到,而旋转光束只有在照射到某个方位上时,该方位上的光强度才最强。假设在旋转光束指向磁北时,闪亮信号闪烁。那么,将闪亮与旋转光束直射到某点时所用的时间测量出来,就可以确定该点相对于灯塔的方位。

Ⅴ0R地面台也发射两个信号。一个是基准信号,它向所有方向发射,就像灯塔的闪亮信号一样。第二个信号被称为可变信号,它相当于灯塔上发出的旋转光束,如图8.2-7所示。

基准信号,可变信号VOR地面台天线,VOR地面台的发射信号.

Ⅴ0R接收机比较上述两个无线电信号,从而计算出飞机相对于Ⅴ0R台的方位。为了便于理解,我们Ⅴ0R台向四周发射的电磁波称为射线.
