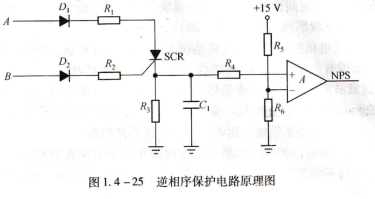

4.7UF/50V逆相序保护电路如图1.4-25所示。
发电机输出A相经D1半波整流后经风加到可控硅SCR的阳极上,B相经D2半波整流后经R2加到SCR的控制极。

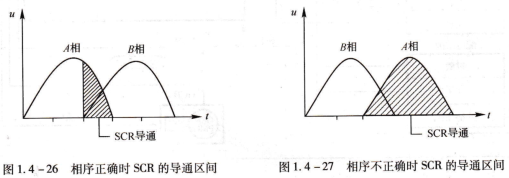

A相、B相半波整流后的波形和SCR相序正确时的导通区间如图1.4-26所示。
相序正确时,且相超前于B相120°。根据可控硅的特点,只有当阳极有正向电压,并在控制极加触发信号时才能导通。可控硅触发导通后,只有当满足下列条件时才能关断:可控硅阳极电压为零或负;通过可控硅的电流小于其维持电流。可见可控硅的关断与触发信号无关。由于B相加在控制极上,因此,这时SCR的导通区间仅为左相波形的1/3,如图1.4-26中的斜线部分,而在A相电压的负半周时截止。sCR导通时向C1充电,由于充电时间短,且负半周时SCR截止,C1将通过R3放电,因此C1上的电压很低,比较器姓“-”端电压大于“+”端电压,⒕输出低电位,说明相序是正确的。
当相序不正确时,如且相和B相对调,则整流后的波形和SCR导通区间如图1.4-27所示。
A相和B相对调后,触发信号提前120°,即在SCR阳极电压到来前触发信号已准备好,在姓相电压的正半周内,SCR被触发导通后,就一直保持导通状态。因此,可控硅导通区间为A相电压的整个半波,如图1.4-27中的斜线部分。这就使Cl的充电时间变长,电压升高,使A1“十”端电压高于“-”端电压,A1输出高电位。输出信号送到GCB控制电路,使GCB不能接通。
同理可以分析,不管A相和C相对调或B相与C相对调,都可使逆相序保护电路工作。
