470-045 发电机电枢绕组的中线侧
发布时间:2019/12/22 16:07:42 访问次数:485
470-045并将发电机从电网上切除,即断开GCR和GCB。
所谓差动保护,是指从发电机输出端流到汇流条的电流与回到发电机电枢绕组的电流不一致。在发生对地短路或相间短路时,这种情况才会发生。当电流相差20~40A时,在0.05s内保护电路发出保护信号。
差动保护电路原理图如图1.4-23所示。
在图1.4-23中,CTI和CT2为两组电流互感器,电流互感器组件见图1.4-24. CT1安装在发电机电枢绕组的中线侧,CT2安装在GCB之后。每相的两个互感器副边按同名端首尾串联,组成差动检测环。当没有短路故障时,每相流出发电机电枢绕组的电流与流人电枢绕组的电流相等,CT1、CT2副边感应出的电流也相同。在电阻R4、R5、R6中没有电流。运放A“十”端电位低于“-”端的参考电压,A输出为低电位。这时说明电路没有短路故障。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
470-045并将发电机从电网上切除,即断开GCR和GCB。
所谓差动保护,是指从发电机输出端流到汇流条的电流与回到发电机电枢绕组的电流不一致。在发生对地短路或相间短路时,这种情况才会发生。当电流相差20~40A时,在0.05s内保护电路发出保护信号。

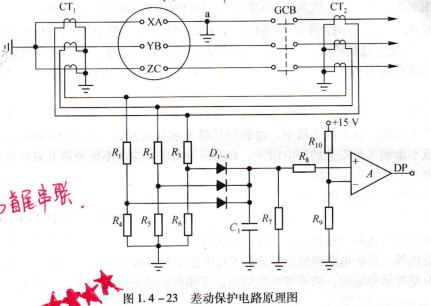

差动保护电路原理图如图1.4-23所示。

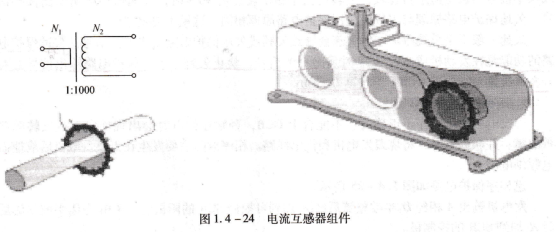

在图1.4-23中,CTI和CT2为两组电流互感器,电流互感器组件见图1.4-24. CT1安装在发电机电枢绕组的中线侧,CT2安装在GCB之后。每相的两个互感器副边按同名端首尾串联,组成差动检测环。当没有短路故障时,每相流出发电机电枢绕组的电流与流人电枢绕组的电流相等,CT1、CT2副边感应出的电流也相同。在电阻R4、R5、R6中没有电流。运放A“十”端电位低于“-”端的参考电压,A输出为低电位。这时说明电路没有短路故障。
