551-3107根据理想运放“虚短”和“虚断”的概念,有u1=u2,i1=i2,这说明当u1一定时,电容充电电流一定,即有:

              i1=i2=△u/r1=u1-6.4/r1

式中,Δu的大小反映了过压值的大小。设发电机输出电压由115V或小于130Ⅴ突跳到130V以上,则Δ“为一阶跃信号(理想情况),即Δ乙为一常数。过压时,以j1或j2的电流对电容C1进行充电,u01上升,并当u01≥r4+r5/r5*6.4v时通过A2发出保护信号。可以求得延时时间t为:

             t=6.4r1c1(1+r4/r5)/Δu-c1(r1+r2)(s)

由上式可见,过压值越高,即Δ仍越大,延时时间越短,即电路具有反延时特性。当

Δu=6.4r1(1+r4/r5)/r1+r2时,延时时间t=0。由上式可以计算出,当发电机输出电压从小于130Ⅴ阶跃上升到大于或等于248Ⅴ时,延时时间为0。

欠压保护(UV),当相电压低于98Ⅴ时,欠压保护电路发出信号,经固定延时7s后,断开GCB。欠压故障主要由调压器或发电机本身故障造成,但欠速(欠频)或发电机过载时也会造成发电机欠压。

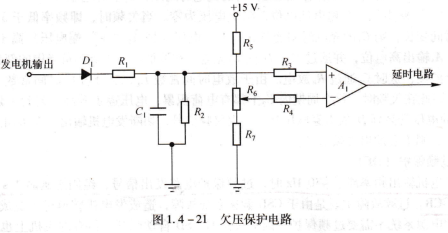

电路原理图如图1.4-21所示。

发电机输出电压经D1整流、R1和R2分压及C1滤波后,通过R3加到运放(比较器)A1的“+”端,A1的“一”端为参考电压,通过R6可以调整。发电机输出电压正常时,处1“+”端高于“-”端,A1输出高电平。当发电机输出电压低于98V时,Ai“+”端低于A1“-”端,A1输出低电位,触发7s固定延时器。如果在7s时间内欠压故障不消失,即A1始终输出低电位,则欠压信号送到GCR和GCB的控制电路,断开发电机输出;如果欠压故障在7s内消失,则延时器复位,没有信号输出。一般情况下,发电机的三相输出每相都安装有欠压保护电路,只要有一相出现低电压故障,GCR和GCB就能断开。
