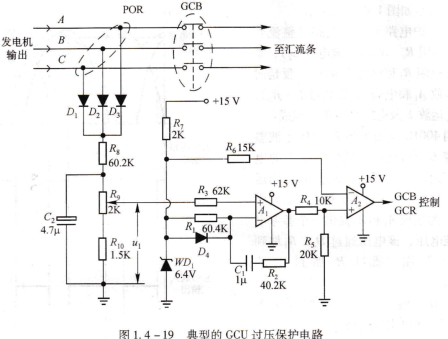

58489-1当发电机输出电压正常时(小于130Ⅴ,额定相电压为115Ⅴ),u1低于参考电压(6.4Ⅴ),即A1的“+”端电压小于“-”端电压,A1输出低电位(此时,C1通过D4、R2、A1反向充电,电容C1上的电压〃c0充到约6.4Ⅴ)。a2的“+”端为低电位,A2的“-”端(6.4Ⅴ)大于“+”端电压,故A2输出低电位,这时说明发电机电压正常。D4的作用是当接通电源时,让A1“-”端迅速建立起电压,以防止电源接通瞬间由于A1“-”端电压低而产生假过压信号。

过压时,即发电机输出电压大于130Ⅴ,u1高于参考电压,即A1的“+”端电压大于“-”端电压,此时延时电,调压器各级的输出波形路工作,即对Δ乙=(出1-6.4)Ⅴ进行比例积分运算,A1输出电位逐步升高。当A2“+”端电压(即R5上的电压)大于A2的“-”端电压时,A2输出高电位,该信号送到发电机控制继电器GCR和断路器GCB的控制电路上,关断发电机励磁电路,使发电机灭磁;同时断开发电机接触器,停止向负载供电。

延时特性分析,为分析过压保护电路中的延时时间与过压值之间的关系,必须知道乙1与发电机输出电压有效值之间的关系。设三相交流电对称,其相电压有效值为σ。三相交流电经半波整流、滤波和分压后得到采样电压u1,则购和发电机输出电压σ成比例关系。当σ=130V时,调整可变电阻R9,使得u1=6.4Ⅴ;当σ>130Ⅴ时,u1>6.4V,电路经延时发出保护信号。

经计算,发电机输出电压有效值u与u1的关系为:

                       u=20.31u1

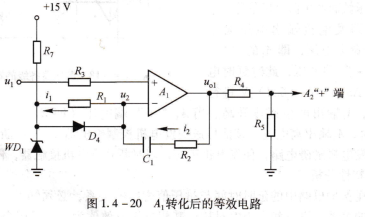

设A1为理想运算放大器,将由A1组成的延时电路重画于图1.4-20。当发电机输出电压小于130Ⅴ时,u1<6.4V,A1输出低电位(u01=0Ⅴ),稳压管提供的6.4Ⅴ基准电压通过D4//R1向Cl反向充电,充电路为:6.4Ⅴ→D4//R1→C1→R2→⒕1→地,最后充到σcO=-6.4V为止。过压时,σ>130V,“1)6.4Ⅴ,D4截止,延时电路开始工作。
