5045-04A励磁电流的平均值由下式决定:ijj=e/rjj*t1/t

式中: ijj―交流励磁机的励磁电流平均值;

Rij―励磁机励磁线圈电阻;

t一脉冲周期,t=1/f;

t1―功率管导通时间。

对恒频交流电源,E、Rji、r均为常数,则上式可写为:ijj=kt1

式中,Κ=e/rjj t。可见,发电机励磁电流与功率管导通时间或PWM的脉宽成正比。

反馈电路的功用是增加调压器的调压稳定性,减少超调量和调节振荡次数。

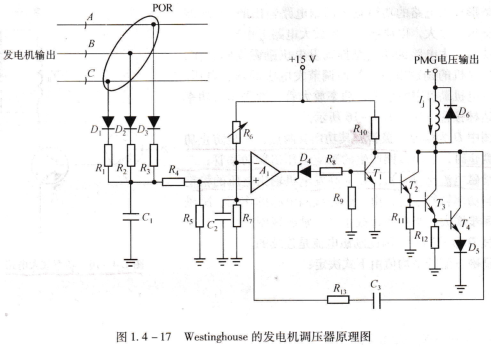

下面举例说明调压器的基本工作原理,图1.4-17所示为Westinghouse公司的发电机调压器原理图。

图中,整流管D1~D3、电阻R1~R5及电容器Cl组成检测电路。D1~D3对发电机输出的三相电压进行半波整流,得到频率为1,200 Hz的脉动电压。电阻R1~R5起分压作用,电容C1起部分滤波作用,将半波整流后的脉动电压变成近似的三角波。整流脉动波形及三角波如图1.4-18所示(注意:电容C1不能太大,否则就会滤波成直流)。

电阻R6、R7和电容C2及运放Al组成调制电路。其中R6、R7和C2组成电压基准电路,为运放(比较器)A1提供基准电压。A1的输出波形是可以反映发电机电压大小的PWM波。由于参考电压保持不变,因此,当发电机输出电压上升时,三角波上移,脉动宽度增加;反之则减小。

稳压管凡和电阻R:~R10及三极管马组成整形放大电路。当运放A1输出高电位时,D4击穿,民导通,集电极输出低电位;当运放A1输出低电位时,D4截止,rl也截止,集电极输出高电位。这样r1就将A1输出的PWM波转换了极性,即当Al输出高电位时,rl输出低电位。
