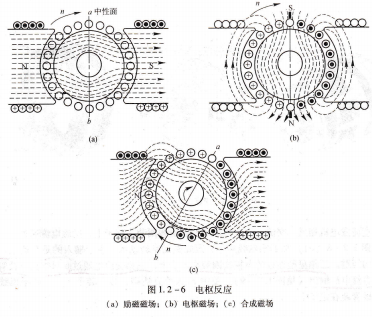

BZV55C39电枢反应,当接通发电机负载时,电枢线圈中就有电流流过。根据电磁定律,在电枢线圈中就会产生磁场,该磁场称为电枢磁场。电枢磁场与主磁场(由励磁线圈产生)相互作用,使主磁场发生扭曲,如图1.2-6所示。磁场扭曲程度随发电机输出电流的增大而增大。主磁场畸变除了降低发电机效率外,还使换向时(电枢线圈中的电流随转子旋转而快速改变方向的现象称为换向)产生火花,严重时会烧坏整流子和电刷c图1,2-6(a)表示只有励磁磁场,没有电枢电流(发电机不输出)时的磁力线分布情况;图1.2-6(b)表示发电机没有励磁,只有电枢电流产生的磁场;图1.2-6(c)表示两个磁场同时存在时,电流产生的磁场对主磁场产生的影响,这种影响称为电枢反应。

口中性面,电枢反应(a)励磁磁场;(b)电枢磁场;(c)合成磁场,励磁线圈,负载励圈串线酬,电枢磁圈励线.

接线端解达.皇枢反应的I迦两种:一种主兰是电刷架可调的中-6(c)中的c3线)。

发电机输出电流变化时,产生的磁场强度也改变,A磁场中性面的位置也会发生变化。一般将电刷电机输出额定电流性,面位置但当发电流离,额定值时换向会产生火花。小型发电机一般采用调整电刷位置的方法。另一种是增加换向磁极,换向磁极线圈与电枢线圈串联丁孺研丑电流越大,产生的换向磁场就越强(见图1.2-7),用于抵消电枢反应的影响。较大的发电机一般采用换向磁极的换同极主磁极,换向磁极方法或两种方法都采用。
