SN74LVCU04APWR 控制警告灯和音响警告
发布时间:2019/12/20 19:20:31 访问次数:981
SN74LVCU04APWR为此,现代飞机上装备有“发动机指示和机组警告系统”(EICAS)(波音飞机),空客
飞机叫做“电子中央飞机监控系统” (ECAM)。不同型号的飞机,其系统的基本组成略有不同,但功能是一样的。主要明显的区别是在系统的构型、显示器的种类、显示控制方法及显示格式有所不同,计算机可采用两套或三套,而显示器可用CRT或LCD。

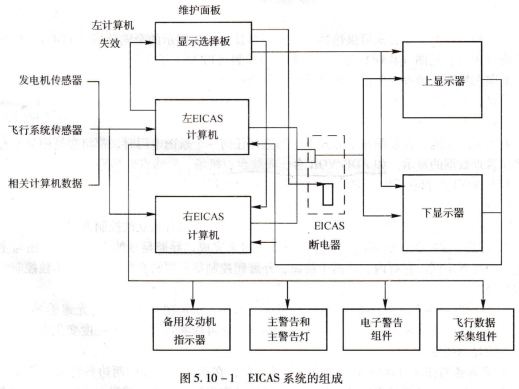

EICAs的组成(包括警告灯和音响警告部件)。现以双通道系统为例说明其组成(见图5.10-1)。
一个典型的EICAS系统主要组成为:两个EICAS计算机、两个显示器、两块控制面板(显示选择板和维护面板)、EICAS继电器、取消/再显示电门以、正、副驾驶员主告戒灯及音响警告部件,他们协同完成EICAS各项功能。此系统正常工作时,由左EICAS计算机输出信号去驱动两个显示器,右EICAS计算机为热备份状态,一旦左EICAS计算机失效,系统自动转换为右EICAS计算机驱动显示。
EICAs计算机，EICAS计算机控制中央警告系统的所有功能,它们同时收集、处理并格式化发动机和飞机系统数据,然后产生警告信息和系统概况显示,并控制警告灯和音响警告。计算机也存储信息,为维护人员提供维护信息和维护参考数据,并可对系统本身进行自检。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
SN74LVCU04APWR为此,现代飞机上装备有“发动机指示和机组警告系统”(EICAS)(波音飞机),空客
飞机叫做“电子中央飞机监控系统” (ECAM)。不同型号的飞机,其系统的基本组成略有不同,但功能是一样的。主要明显的区别是在系统的构型、显示器的种类、显示控制方法及显示格式有所不同,计算机可采用两套或三套,而显示器可用CRT或LCD。
EICAs的组成(包括警告灯和音响警告部件)。现以双通道系统为例说明其组成(见图5.10-1)。
一个典型的EICAS系统主要组成为:两个EICAS计算机、两个显示器、两块控制面板(显示选择板和维护面板)、EICAS继电器、取消/再显示电门以、正、副驾驶员主告戒灯及音响警告部件,他们协同完成EICAS各项功能。此系统正常工作时,由左EICAS计算机输出信号去驱动两个显示器,右EICAS计算机为热备份状态,一旦左EICAS计算机失效,系统自动转换为右EICAS计算机驱动显示。
EICAs计算机，EICAS计算机控制中央警告系统的所有功能,它们同时收集、处理并格式化发动机和飞机系统数据,然后产生警告信息和系统概况显示,并控制警告灯和音响警告。计算机也存储信息,为维护人员提供维护信息和维护参考数据,并可对系统本身进行自检。
