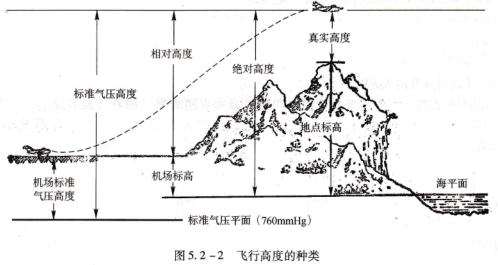

THS5671AIPWR气压式高度表,飞行高度的种类,飞机的飞行高度是指飞机在空中距某一个基准面的垂直距离。测量高度的基准面不同,得出的飞行高度也不同。飞行中使用的飞行高度大致可分为以下四种,如图5.2-2飞行高度的种类所示。

相对高度,机场标准,气压高度,绝对高度标准气压平面(760mmHg),飞行高度的种类标准气压高度,海平面直距离,称为“绝对高度”。

相对高度,飞机从空中到某一既定机场地面的垂直距离,称为‘‘相对高度”。

真实高度,飞机从空中到正下方的地面目标上顶的垂直距离。

标谁气压高度,飞中到标准气压海平面(即大气压力等于760mmHg的气压面)的垂直距,离一称为“标准气压高准压度是国际上通用的高度,飞机在用的高度。主要防止同一空域、同一航线上的飞机在同一气压面上飞行时两机发生相撞。

气压式高度表,测量原理和指示,根据标准大气中静压与高度对应的关系,测量气压的大小,就可以表示飞行高度的高低。

如图5.2-3所示,气压式高度表的感受部分是一个真空膜盒。作用在真空膜盒上的气压为零时,真空膜盒处于自然状态。受大气压基准(mbar),高度指针气压基准设置钮,高度读数气压基准(inHg)分别介绍如下1 bar=105 Pa=0.1MPa,气压式高度表基本原理,气压力作用后,真空膜盒收缩并产生弹性力。

当真空膜盒产生的弹性力与大气作用在真空,膜盒上的总压力平衡时,真空膜盒变形的程度一定,指针指出相应的高度。高度改变后,气压也随之改变,弹性力与总压力由平衡又变成不平衡,使真空膜盒变形的程度改变,直到弹性力与总压力再度平衡时,真空膜盒变形到新的位置,指针指示出改变后的高度。

通过测量气压来表示高度时,选定的基准面不同,测量出的高度也不同。如以标准气压平面为基准面,则仪表指示标准气压高度;如以某一机场的场面气压平面为基准面,则仪表指示的是对该机场的相对高度(即场面气压高度);如以修正的海平面气压为基准面,则仪表指示绝对高度。气压式高度表实质上是一种特殊的测量大气绝对压力的压力表。
