XC3S1000-4FGG456C0974水银湿式舌簧继电器不仅在一定程度上继承了干式舌簧继电器的可靠性高、动作快、寿命长等优点,而且比干簧继电器切换容量大(最大可达5A左右),无触点抖动,具有极低的噪声电平和更长的寿命(可达109~100次)。水银湿式舌簧继电器之所以具有这些优点,主要是洁净的水银膜对触点的保护作用,触点表面的水银膜使动舌簧片撞击后产生回跳时电接触不致断开,消除了触点抖动所造成的短弧现象。水银膜保护触点不产生电磨损和机械磨损,免除了触点的污染、烧伤和熔焊。管内充以高压氢气使得在较小的触点间隙和触点尺寸下能切换较高电压。同时能防止水银氧化及蒸发而影响继电器性能。由于湿式舌簧继电器具有这些特点,所以它在精密仪器、计算装置、数字测量装置、模数转换装置等方面得到广泛的应用。

湿式舌簧继电器的缺点是需要直立安装,其倾斜极限一般不得超过30°,不能承受较高的冲击和振动,结构较复杂,工艺要求较高,最低工作温度不得低于水银的凝固点(-38.9C)。这些缺点使它的应用范围受到一定限制。目前,任意安装位置的水银湿式舌簧继电器已经研制出来,并正在大力发展。

铁氧体剩磁式舌簧继电器简称铁簧继电器,它是由小型舌簧管、钴锌铁氧体及套在铁氧体上的线圈及两端的支持构件组成。其结构原理如图3-53所示(图中未画出套在铁氧体上的线圈)。图中两端的支持构件由磁性塑料制  图3-53并联铁簧继电器结构原理图成,它除了起支持件的作用外,还完成闭合磁1~活簧管,2一铁氧体;3一支持构件。

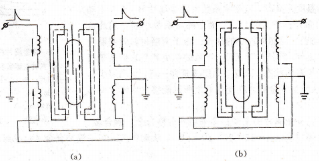

路以及两个舌簧管间起隔离的作用。钴锌铁氧体具有矩形的磁滞回线,能获得较强的剩磁。并联铁簧继电器的工作原理如图3-54所示,其工作原理如下:如加至线圈的激励电流脉冲的大小足以使铁氧体磁化至饱和以及当电流脉冲消失后铁氧体中的剩磁磁感应强度足并联铁簧继电器结构原理图(a)吸合;(b)释放。

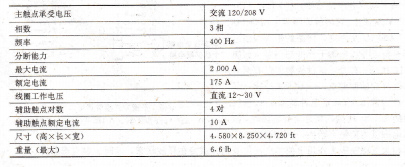

图4-13是磁保持接触器的原理电路图,有三对主触点控制三相交流电,四对辅助触点控制线圈电路。在线圈未通电时,由于活动铁心与静铁心之间的气隙标较大,其磁阻远大于由支撑柱与导磁板构成的磁路的磁阻。永久磁铁的磁通不通过活动铁心,也不会产生吸力,对接触器不发生作用。

在线圈的闭合“+”和闭合“―”之间加上相应极性的输入信号电压,这时线圈产生的磁通方向与永久磁铁的磁通方向相同,线圈磁通产生足够大的吸力克服弹簧的反力,吸引活动铁心向静铁心移动,并带动活动触点向下运动。当活动铁心与静铁心,活动触点与固定触点完全闭合的时候,辅助触点断开线圈的吸合电路。这时由于通过由活动铁心、静铁心构成的磁路的磁阻比有铜垫圈的支撑柱和导磁底板所构成的磁路的磁阻小,永久磁铁产生的吸力使接触器保持在吸合状态。

磁保持接触器原理电路图,头之间加上相应极性的输入信号电压时,线圈在铁心内产生的磁通大于永久磁铁的磁通,并且方向相反,抵消了永久磁铁的吸力,使活动铁心在弹簧反力作用下回到释放状态,带动主触点断开,并使辅助触点发生转换,断开跳开信号电路,接通闭合信号电路,为下一次接通做好准备。

线圈两端并联齐纳二极管是为了减小在线圈电路开关上的自感电势。
