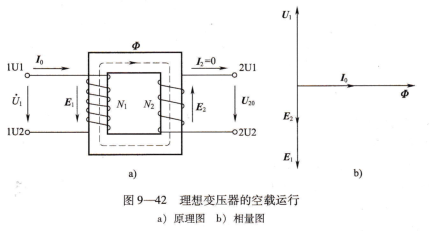

STTH60R04W实际变压器的空载运行 实际变压器空载运行时,空载电流将超前Φ一个铁损耗角ε,一次绕组中将产生漏磁阻抗压降,一次电压平衡方程为:U1=-E1+rOzs1=-Ih+r1rO+jXs1rO。

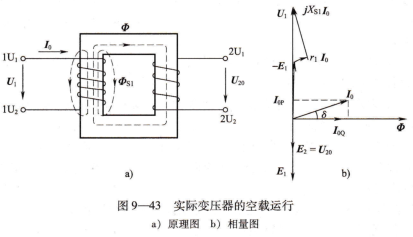

实际变压器空载运行的原理图、相量图如图9-43所示。

变压器负载运行时,一次电流由i0变为i1,当1i一定时,主磁通Φ基本不变,磁势平衡方程为rl Ⅳ1+r2Ⅳ2=rOⅣ1,即r1=i0+(-1/k i2)。一次电压平衡方程为:

u1=~E1+zs1 rl=-E1+rii1+s1r1,二次电势平衡方程为E2=u2+r2r2+JXmr2=r2zfz+r,zs2=r2z,或写为:

                        u2=E2-r-zs2=r2zfz

相量图的做法是:以Φ为参考相量,超前Φ一个ε角作rO,滞后Φ一个90°角作El、e2.根据e2=i2z作出i2, 再由i1=i0+(-1/k i2)作出i1,再根据u1=-e1+r1i1+jxs1i1

反馈的状态,输出信号与输入信号成比例关系(线性关系)。集成运算放大器的线性应用主要有信号运算电路、信号变换电路和正弦波发生器等电路。

非线性应用:集成运算放大器工作于开环(没有反馈)状态,输出信号与输人信号不成比例关系,在输入信号的作用下,输出信号或为高电平,或为低电平。集成运算放大器的非线性应用主要有电压比较器和非正弦波发生器等电路。

以下对集成运算放大器线性应用中的几种基本应用电路做简单介绍。

反相比例运算电路,电路组成。如图14-1所示,输入信号通过电阻R1加到反相输人端,在反相输入端和输出端之间接人反馈电阻Rf,为使电路对称,在同相输入端与地之间接入平衡电阻R′=R1//Rf。

闭环电压放大倍数。auf=u0/ui=-Ri,即电路的闭环电压放大倍数只决定于Rf与Rl的比值,而与集成运算放大器本身的参数无关。-rf/R1称为电路的比例系数,负号表示u0与ui相位相反。
