IRU1010-18CY 步进接点与左母线相连
发布时间:2019/12/5 22:06:37 访问次数:2826
使用。只有常开触点,相当于主控触点,将左母线移到临时位置(步进接点的右边)。
步进返回指令RET.
功能。使临时左母线返回原位。
操作元件无。
作用。用于一系列步进指令最后,中间自动复位,不用RET指令。
步进指令使用说明,步进接点与左母线相连,具有主控(接通转入)和跳转(断开复位)功能。
状态继电器SO~S999只有在SET指令下才具有步进功能,否则相当于普通辅助继电器(具有常开和常闭触点)。
两个状态中,若有不允许同时动作的负载,必须有联锁措施,如图14-132所示。
相邻两个状态不能使用同一定时器。
状态继电器编号可以按顺序或不按顺序,但不允许重复使用。
步进接点后边的电路块中,不允许使用主控指令(MC/MCR)。
步进指令的一般编程步骤,分配PLC输入输出点,画出输入输出点分配表和PLC接线图。
两个状态之间的按控制要求画出状态流程图。
联锁措施根据状态流程图画出编程梯形图。
根据梯形图写出指令语句表。
将程序输入PLC。
调试程序。

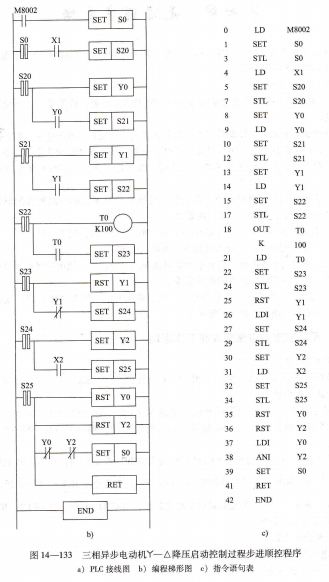

步进顺控程序举例 按照前面给出的三相异步电动机Y △降压启动控制过程的状态流程图,编写出的步进顺控程序梯形图和指令语句表如图14-133所示。
