NJM12904L与指令功能。用于触点的串联。该指令有两条:AND一与指令,用于串联常开触点;ANI一与非指令,用于串联常闭触点。
应用范围为X、Y、M、T、C、s。
说明AND、ANI指令可以连续使用,不受次数限制。
OUT指令后仍可使用AND、ANI指令,称为纵接输出。
电路块与触点的串联也可使用AND、ANI指令。

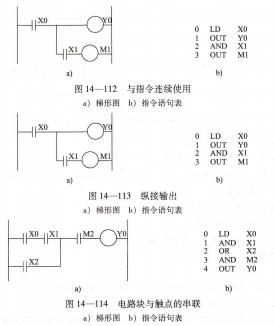

应用示例。如图14-112~图14-114所示。
或指令功能。用于触点的并联。该指令有两条:OR一或指令,用于并联常开触点;
0RI一或非指令,用于并联常闭触点。
应用范围为X、Y、M、T、C、s。
说明0R、0RI指令可以连续使用,不受次数限制。
电路块与触点的并联也可使用OR、0RI指令。
应用示例。如图14-115和图14-116所示。
电路块指令功能。用于电路块与电路块的串联或并联。该指令有两条:ANB―块与指令,用于电路块的串联;0RB―块或指令,用于电路块的并联。
用法。每个电路块的起点用LD或LDI开始,最后用块指令将它们串、并联。

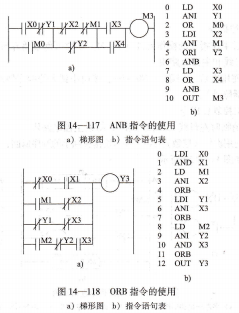

说明可先将两个电路块串联或并联,然后再串联或并联第三个电路块……使用次数不受限制,应用示例如图14-117和图14-118所示。
