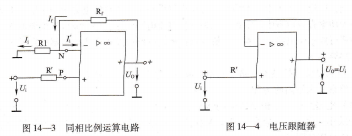

VI-JWM-EX加法运算电路,电路组成。加法运算电路按信号输入方式不同分为反相加法运算电路和同相加法运算电路两种。如图14-5所示电路为反相加法运算电路。电路以反相比例运算电路为基础,在反相输人端通过三个输入电阻R1、R2、R3输人二路电压信号,输出电压正比于各个输入电压之和,且与输人电压相位相反。

计算u0=-rf(ui1/r1+ui2/r2+ui3/r3)

当R1=R2=R3=R时:u0=-rf/r(ui1+ui2=ui3)

减法运算电路组成。通常采用差动输入方式,将两个输人电压分别通过R1、R2加到同相输入端和反相输人端,输出电压与输入电压的差值成比例关系。为使电路对称,通常使R1=R2,R=rf。如图14-6所示。

计算当R1=R2时:u0=rf/r1(ui2-ui1),其中若rf=r1,则u0=ui2-ui1

三相可控整流电路,晶闸管单相可控整流电路在本书前面中级部分已有介绍,此处主要对晶问管三相可控整流电路做简要介绍。三相可控整流电路比单相可控整流电路输出直流电压平均值高,波形脉动小,输出功率大,且不存在单相可控整流电路因三相负载不平衡对电网造成的影响,广泛应用于中、大功率的可控整流设备中,如直流电力拖动系统、电镀电源及其他大功率直流设备中。常用的三相可控整流电路包括三相半波可控整流电路、二相全控桥式可控整流电路、二相半控桥式可控整流电路以及带平衡电抗器的双反星形可控整流电路等类型。

三相半波可控整流电路 三相半波可控整流电路结构简单,经常用于电阻性负载和对波形要求不高的场合。

电路组成 二相半波可控整流电路如图14-7所示,主要包括了相整流变压器(为减小三次谐波,通常采用△/Y接法)和晶间管Ⅴ1、Ⅴ2、V3(为使触发电路简单,通常采用共阴极接法)。

工作原理,因三相交流电压存在120°相位差,不同时刻各相交流电压有不同的瞬时值,某时刻哪一相电压最高,则该相晶闸管承受最高的正向电压,具各触发导通条件.相差120°的三相电压轮流给各晶问管发触发脉冲,三支晶闸管轮流触发导通。

三相交流电Uu、Uv、Uw三条曲线的交点是相邻两相交流电压高低的交界点,称为自然换相(换流)点,三相可控整流电路的控制角α应从自然换相点算起(即自然换相点处α=0°),因在自然换相点之前该相电压还没有前一相电压高,该相晶间管尚不具备触发导通条件.
