典型生产机械的控制原理,M7475B型平面磨床 磨床是利用砂轮的周边或端面进行加工的精密机床。M7475B型平面磨床是立轴圆台平面磨床,采用立式磨头,用砂轮的端面进行磨削,其磨削原理。

基本结构及运动形式 M7475B型平面磨床的结构与一般卧式平面磨床的结构相同,所不同的是一般平面磨床工作含的运动采用的是液压传动,而用砂轮端面作平面磨削各种运动均由电气控制。

M7475B的运动形式有:砂轮的旋转为主运动作台砂轮,工作台的转动为进给运动、工作台的移动及磨头的上工起妙足叨下移动为辅助运动。工作时的自动进刀是由自动进刀电动机完成的。

M7475B型平面磨床电力拖动的特点 M7475B型平面磨床电气线路如图9-92所示。该磨床的全部运动都是曲电气控制完成的,所以它采用了多台电动机拖动的拖动形式。机床共用六台电动机,其中主拖动电动机采用Y―△降压启动。进给采用双速电动机控制的电气调速,其他控制环节均为典型环节。另外,该机床采用了晶间管充、退磁来控制电磁吸盘,增加了对工件的吸力,其电磁吸盘的工作原理如下。

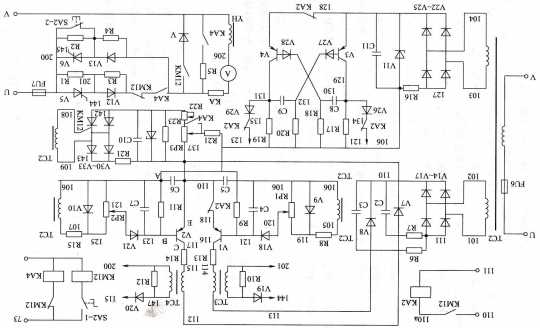

充磁:如图9-93所示为电磁吸盘励磁退磁电气原理图。电磁吸盘的绕组YH的充磁电流由晶闸管控制。在使用电磁吸盘时,将SA2扳向右边,SA2-2断开,SA2-1闭合.使接触器KM12获电吸合,继电器KA2吸合,其常闭触点断开。这时三极管Ⅵ、V3、V4不能工作,只有Ⅴ2投入工作。Ⅴ2的输人电压是两个电压的叠加,一个是从电位器RP3L取得的给定电压,另一个是从电位器RP2L取得并经二极管ⅤD21整流形成的锯齿波电压。当给定电压大于锯齿波电压时V2导通,当给定电压小于锯齿波电压时V2截止。在V2导通开始时,通过脉冲变压器TC4送出一

个触发脉冲,使晶闸管V6导通。这样电磁吸盘通过单方向电流,调节RP3可改变给定电压大小,给定电压增大时,触发脉冲前移,通过电磁吸盘的电流增大,电磁吸力增大。

退磁:退磁时将SA2扳向中间,sA2-2、SA2-1全部断开,KM12断电,继电器KA2断电释放,继电器KA4通电吸合。继电器KA2的常闭触头接通ⅤT1的发射极电路.
