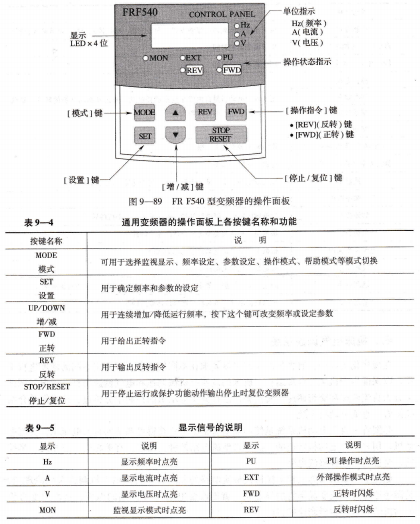

STM6821RWY6F变频器功能强大,在使用之前也需要对相关参数进行设定。变频器的参数数量多,有上百个,并且设定复杂,需要统筹考虑。参数的设定、修改、监控都是通过操作面板来进行的,有些变频器的操作面板是可拆卸的,防止无关人员随意修改参数。不同品牌、型号变频器操作面板上的各按键的名称、功能以及显示方式虽然各不相同,但基本上大同小异。FR F540型变频器的操作面板如图9-89所示,常用按键名称和功能参见表9-4,各显示信号的说明见表9-5。

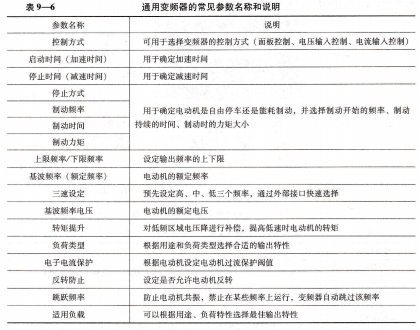

变频器品牌不同,参数也各不相同,名称也不一致。对每一台具体的变频器,在说明书中对各参数有详细的描述,包括参数的名称、作用、调整范围、出厂默认值、注意事项等。但各变频器都有一些最主要的基本参数,包括控制方式、启动时间(加速时间)、停止时间(减速时间)、额定电压、额定频率等,表9-6是通用变频器常见参数的名称和说明。

机床电气调速系统,在现代化工业中,有大量的生产机械要求在不同的场合下,采用不同的速度进行工作,以保证生产机械的合理运行。机床的调速有机械调速和电气调速两种,而电气调速又分为直流调速和交流调速。交流调速已在异步电动机的控制中分析过,这里简单介绍晶间管一直流电动机系统。

晶闸管一直流电动机系统是使用晶闸管整流电路获得可调节的直流电压供给直流电动机,用来调节电动机转速的。晶闸管整流电路的种类很多,有单相的、三相的、半的、全控的等各种整流电路。

如图9-90所示为三相半控桥式整流电路的晶间管一直流电动机调速系统原理图,其调速原理为:改变晶间管的导通角,就能改变电动机M两端的电压,从而改变直流电动机的转速,达到调速的目的。
