XS112ABRPC 同步电动机的控制线路

发布时间:2019/12/4 21:25:06 访问次数:2851

XS112ABRPC启动过程:合上电源开关QS,励磁绕组获电开始励磁;同时,时间继电器KT1、Κt2获电动作,接触器KM6、KM7处于分断状态。按下启动按钮SB1,接触器KM1得电,电动机在串人电阻R1、R2下进行二级启动。KT1、Kt2经延时逐级切除电阻,电动机全压运行。

反接制动过程:当电动机的转速升高后,电压继电器KⅤ获电动作,使KM4得电为反接制动做准各。当按下停止按钮SB3,接触器KM1断电释放,接触器KM3因此获电,接触器KM2也因此获电动作,使电动机电枢绕组通以反向电流,从而实现了反接制动而迅速停车。在制动的瞬问,由于电动机的转速很高,反电势很大,使电压继电器不会断电释放,从而保证了KM3、KM4不失电,以实现反接制动。当转速降低近于零时,电压继电器断电释放,使接触器KM3、KM4和KM2断电释放,制动完毕,为下次启动做好准备。

直流电动机的调速控制 直流电动机的调速是指在电动机的机械负载不变的条

件下改变电动机的转速。根据直流电动机的转速公式n=u-iara/ceq可知,直流电动机有三种调速方法,即电枢回路串电阻调速法、改变励磁磁通调速法和改变电枢电压调速法。

电枢回路串电阻调速法 这种调速方法只能在额定转速以下范围内进行调节。

这种调速方法调速范围小,稳定性较差,能量损耗较大,适用于短期工作、容量较小及机械特性要求不高的场合。

改变励磁磁通调速法 改变励磁磁通调速法只能通过减弱励磁磁通实现调速,即只能在额定转速以上进行调节。

改变电枢电压调速法 改变电枢电压调速法一般是在额定电压以下进行调节。

这种调速方法调节范围较宽,在直流电动机调速系统中应用较多。

同步电动机的控制线路,三相同步电动机的启动控制线路 由于同步电动机本身没有启动转矩,所以不能自行启动。为了解决它的启动问题,常采用异步启动的方法。

由于同步电动机在异步启动时,必须待转子转速达到同步转速的95%及以上时才能投人励磁,囚而必须对电动机的转速进行监测,转速可由定子回路的电流或转子回路的频率等参数来间接反映。

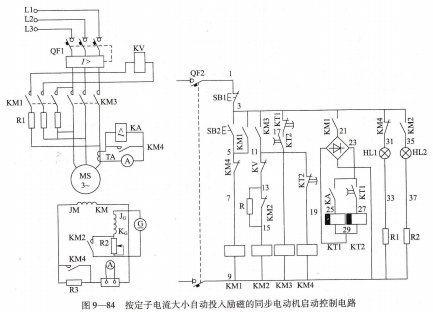

如图9-84所示是按定子电流大小自动投入励磁电流的同步电动机启动控制线路。其工作原理如下:



启动时分别合上电源开关QF1和QF2,按下启动按钮sB2,接触器KM1得电吸合

并自锁,电动机串电阻降压启动。由于启动电流很大,电流继电器KA动作。它的常开触点闭合使时间继电器KT1线圈通电吸合,使时间继电器Kt2通电吸合。同时,Kt2延时闭合常闭触点瞬时断开,避免接触器KM3、KM4误动作。当电动机的转速接近同步转速时,定子电流下降,使电流继电器KA释放,KT1随之释放,经一定延时后,KT1的常闭触头延时闭合,Kt2常开触头还未断开,使KM3得电并自锁,当Kt2常开触头断开、常闭触头闭合时,KM4得电使接触器KM1释放,将直流励磁加入同步电动机的定子绕组,使电动机同步运行。

深圳市唯有度科技有限公司http://wydkj.51dzw.com/



XS112ABRPC启动过程:合上电源开关QS,励磁绕组获电开始励磁;同时,时间继电器KT1、Κt2获电动作,接触器KM6、KM7处于分断状态。按下启动按钮SB1,接触器KM1得电,电动机在串人电阻R1、R2下进行二级启动。KT1、Kt2经延时逐级切除电阻,电动机全压运行。

反接制动过程:当电动机的转速升高后,电压继电器KⅤ获电动作,使KM4得电为反接制动做准各。当按下停止按钮SB3,接触器KM1断电释放,接触器KM3因此获电,接触器KM2也因此获电动作,使电动机电枢绕组通以反向电流,从而实现了反接制动而迅速停车。在制动的瞬问,由于电动机的转速很高,反电势很大,使电压继电器不会断电释放,从而保证了KM3、KM4不失电,以实现反接制动。当转速降低近于零时,电压继电器断电释放,使接触器KM3、KM4和KM2断电释放,制动完毕,为下次启动做好准备。

直流电动机的调速控制 直流电动机的调速是指在电动机的机械负载不变的条

件下改变电动机的转速。根据直流电动机的转速公式n=u-iara/ceq可知,直流电动机有三种调速方法,即电枢回路串电阻调速法、改变励磁磁通调速法和改变电枢电压调速法。

电枢回路串电阻调速法 这种调速方法只能在额定转速以下范围内进行调节。

这种调速方法调速范围小,稳定性较差,能量损耗较大,适用于短期工作、容量较小及机械特性要求不高的场合。

改变励磁磁通调速法 改变励磁磁通调速法只能通过减弱励磁磁通实现调速,即只能在额定转速以上进行调节。

改变电枢电压调速法 改变电枢电压调速法一般是在额定电压以下进行调节。

这种调速方法调节范围较宽,在直流电动机调速系统中应用较多。

同步电动机的控制线路,三相同步电动机的启动控制线路 由于同步电动机本身没有启动转矩,所以不能自行启动。为了解决它的启动问题,常采用异步启动的方法。

由于同步电动机在异步启动时,必须待转子转速达到同步转速的95%及以上时才能投人励磁,囚而必须对电动机的转速进行监测,转速可由定子回路的电流或转子回路的频率等参数来间接反映。

如图9-84所示是按定子电流大小自动投入励磁电流的同步电动机启动控制线路。其工作原理如下:



启动时分别合上电源开关QF1和QF2,按下启动按钮sB2,接触器KM1得电吸合

并自锁,电动机串电阻降压启动。由于启动电流很大,电流继电器KA动作。它的常开触点闭合使时间继电器KT1线圈通电吸合,使时间继电器Kt2通电吸合。同时,Kt2延时闭合常闭触点瞬时断开,避免接触器KM3、KM4误动作。当电动机的转速接近同步转速时,定子电流下降,使电流继电器KA释放,KT1随之释放,经一定延时后,KT1的常闭触头延时闭合,Kt2常开触头还未断开,使KM3得电并自锁,当Kt2常开触头断开、常闭触头闭合时,KM4得电使接触器KM1释放,将直流励磁加入同步电动机的定子绕组,使电动机同步运行。

深圳市唯有度科技有限公司http://wydkj.51dzw.com/
