VB027井道是轿厢上下的通道,其内装有导轨、对重、曳引钢丝绳、极限开关、限速器钢丝绳、缓冲器、控制电缆、平衡钢丝绳、接线盒及平层隔磁铁板等。

厅门 由厅门、召唤按钮箱、层楼指示灯、厅门门锁等组成。

轿厢部分 由轿厢、安全钳、导轨、自动门机、平层装置、轿门指示灯等组成,是运载乘客和物品的装置。

操纵箱,电梯的电气设备 电梯的电气装各主要有拖动电动机、控制屏、选层装置、平层装置、操纵箱、召唤按钮箱、层楼指示灯及安全保护装置等。

选层装置 选层装置是电梯的心脏,用来判断并记忆内选、外呼与轿厢位置关系,进而确定电梯的运动方向,决定减速、确定停层、预告停车,指示轿厢位置,消除已答应的呼梯信号,控制发车等。

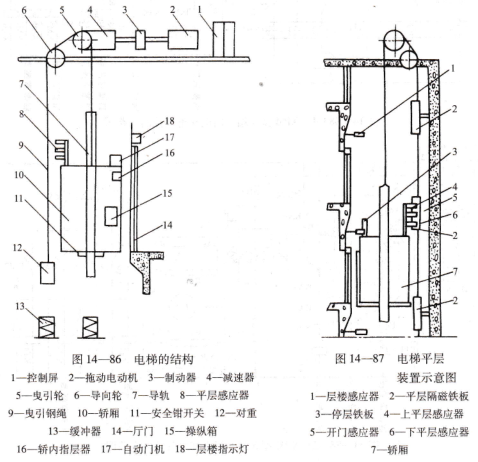

平层装置 平层装置由上、下平层感应器与平层隔磁铁板组成。在轿厢上方、厅门的另一侧装有上、下平层感应器,中问装有开门感应器,这三个感应器都是干簧继电器,每层站设有平层隔磁铁板,随着轿厢的上升或下降,当进入平层区域时,平层感应器便伸入隔磁铁板中,使平层干簧继电器处于释放状态,接通平层继电器,切断轿厢上升或下降继电器,实现平层停车。平层装置如图14-87所示。

操纵箱 KP、KPM型电梯采用轿内手柄开关操纵电梯。XPM、KJX、ZJⅩ及GJⅩ型电梯采用轿内操纵箱操纵电梯。

召唤按钮箱 召唤按钮箱供等候电梯的乘客召唤电梯用。召唤按钮箱有单按钮及单按钮带钥匙开关召唤箱、双按钮召唤箱、带占有灯的召唤按钮、触钮召唤箱。

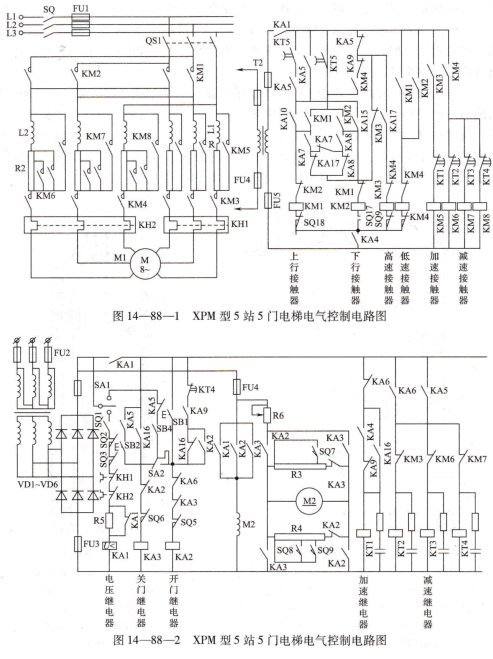

交流电梯电气控制 交流电梯的种类繁多,控制电路较为复杂,但都是由一些基本控制环节有机组合而成的。其中XPM型5站5门电梯控制电路如图14-88所示.下面以减速制动、平层停站为例,介绍其动作原理。
