螺旋传动的特点 可以把回转运动变为直线运动,而且结构简单,传动平稳,噪声小;螺杆上的导程可以做得很小,可获得很大的减速比,可以做成微调机构,如千分尺中的测杆螺旋机构;可以用一个较小的扭矩产生一个较大的推力,如螺旋干斤顶;选择合适的导程角γ(γ≤6°),可以使螺旋机构具有自锁性,如铣床升降台的升降螺旋不会因自重而滑下。螺旋传动机构的效率较低(一般m<50%),只适用于功率不大的传动机构。

螺旋传动的形式 如图12-2所示,a图为螺杆主动回转,螺母沿导槽做直线从动;b图为螺母主动回转,螺杆沿导槽做直线从动;c图为螺母固定,螺杆一边回转,一边做轴向移动。

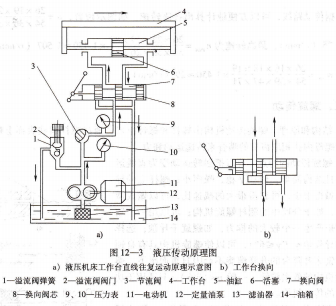

液压传动原理,如图12-3a所示是液压机床工作台做直线往复运动原理示意图。电动机11带动定量油泵12旋转,油箱14中的油经过滤油器13被油泵吸人,压到压力油管。压力油经节流阀3、换向阀7进入油缸5左腔,推动活塞6并带动工作台4向右运动。油缸右腔的油经换向阀7和回油管路流回油箱。活塞行程终了时,使换向阀7的阀芯8向左滑移而换向,如图12-3b所示。这时压力油进人油缸右腔并使工作台向左运动。油缸左腔排出的油经换向阀流回油箱。若使换向阀反复换向,工作台就能不断地做往复运动。节流阀3用来调节进人油缸的油的流量,可在一定范围内实现工作台运动的无级变速。溢流阀2用来溢出多余的油,使压力油管的油压力保持在一定范围内,起安全保护作用。

液压传动的优点是:可进行无级变速;运动比较平稳;反应快,冲击小,能高速启

动、制动和换向;能自动防止过载,实现安全保护;操作简便,容易实现自动化;机件在油中工作,有自动润滑、散热作用,使用寿命长;体积小、质量轻、结构紧凑。缺点是:油液容易泄漏,液压元件制造精度要求高;在能量传递中存在各种损耗,效率较低。

液压传动系统的组成,动力元件 指各种类型的油泵,是将机械能转换成液压能的装置。

执行元件 指油缸或油马达,是将液压能转换成机械能的装置机构。由于传动比j=h,因此从动轮转速而从通过滑移齿轮变速.
