XPT4809各相距20m,P插于E和C之闸。然后用专用导线分别将E、P、C接到接地电阻摇表的相应接线柱上。专用导线的连接如图5-39所示.

测量时,将接地电阻摇表水平放置.检查检流计的指针是否指在中心线上,如果不在,可调节零位调整器把指针调整到中心线上。然后1将仪表的倍率标度置于适当倍数,慢慢转动发电机手柄,同时旋转测量标度盘,使检流计平衡。当指针接近中心线时,加快发电机手柄的转速,再调整测量标度盘,使指针指于中心线上。用测量标度盘的读数乘以倍率标度的倍数,即为所测接地体的接地电阻值。

接地系统的定期检查

工作接地的接地电阻每隔半年或一年检查一次;保护接地的接地电阻每年或隔年检查一次。接地电阻增大时,应及时修复。

接地装置的连接点每半年或一年检查一次。螺栓压接松动的应拧紧,电焊连接处不牢的要补焊。

接地线的每个支持点应定期检查、紧固。定期检查接地体之间的干线有无严

重锈蚀,发现后应及时修复。

常用低压电器的检修,触头系统故障的判断、修复及更换调整

触头系统常见故障有:触头过热、触头烧伤和熔焊、触头磨损等。故障原因及修复方法如下:

触头过热 触头因长期使用,会使触头弹簧变形、氧化和张力减退,造成触头压力不足,而触头压力不足会使触头接触电阻增大。触头接触电阻增大后,在通过额定电流时,温升将超过允许值,造成触头过热。

处理办法:更换损坏的弹簧。弹簧更换后为保证检修质量应做以下的检查试验。

测量动、静触头刚接触时作用于触头上的压力,即触头初压力。测量触头完全

闭合后作用于触头上的压力,即触头终压力。

测量指式触头初压力的方法:如图5-40所示,在动触头及其支架间夹人纸条(厚度不大于0.05 mm),向托盘中添加砝码,能轻轻抽出纸条时,砝码的质量即为指式触头的初压力。

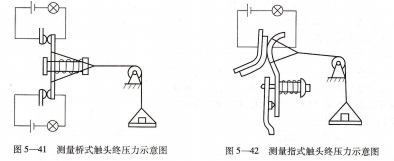

测量桥式触头终压力的方法:如图5-41所示,指示灯刚熄灭时,每一触头的终压力为砝码质量的1/2。

测量指式触头终压力的方法:如图5-42测量指式触头初压力示意图所示,指示灯刚熄灭时,砝码质量即为触头终压力。

测量触头在完全分开时,动、静触头间的最短距离,即开距。测量触头完全闭合时,将静触头取下后动触头接触处发生的位移,即超程。触头的开距和超程可用卡尺、塞尺和内卡钳等量具进行测量。

触头的灼伤和熔焊,灼伤 触头在分断或闭合电路时,会产生电弧。由于电弧的作用会造成触头表面严重灼伤。

触头灼伤的处理:用细锉轻轻锉平灼伤面后,即可使用。不能修复的则应更换。

熔焊 严重的电弧产生的高温会使动、静触头接触面熔化后焊在一起断不开。

熔焊现象通常是触头容量过小、操作过频繁、触头弹簧损坏、初压力减小等原因造成的。

触头熔焊的处理:损坏严重的触头应及时更换。

触头磨损 由于电弧高温使触头金属气化蒸发,加上机械磨损,使触头的厚度越来越薄,这属正常磨损。

触头磨损的处理:当触头磨损超过原厚度的1/2时,应更换触头。如因触头压力因素和灭弧系统损坏造成非正常磨损,则必须排除故障。

电磁系统的故障判断及修复,电磁系统常见故障有:噪声过大、线圈过热、衔铁不吸合或不释放等。
