SN200465N照明及动力线路对地绝缘电阻的测量 如图4-16a所示,将兆欧表接线柱E可靠接地,接线柱L与被测线路连接。按顺时针方向由慢到快摇动兆欧表的发电机手柄,经过约1 min,待兆欧表指针稳定后读数。这时兆欧表指示的数值就是被测线路的对地绝缘电阻值,单位是MΩ。

电动机绝缘电阻的测量 拆开电动机绕组的丫形或△形联结的连线,用兆欧表的两接线柱E和L分别接电动机的两相绕组,如图4-16b所示。摇动兆欧表的发电机手柄,待兆欧表指针稳定后读数,测出电动机绕组的相间绝缘电阻。电动机绕组对地绝缘电阻的测量接线如图4-16c所示,接线柱E接电动机机壳(应清除机壳上接触处的漆或锈等),接线柱L接在电动机绕组上。摇动兆欧表的发电机手柄,待兆欧表指针稳定后读数,测量出电动机对地绝缘电阻。

电缆绝缘电阻的测量 测量时的接线方法如图4-16d所示。将兆欧表接线柱E接电缆外壳,接线柱G接在电缆线芯与外壳之间的绝缘层上,接线柱L接电缆线芯,摇动兆欧表的发电机手柄,待兆欧表指针稳定后读数,测量结果是电缆线芯与电缆外壳的绝缘电阻值。

使用注意事项,测量设备的绝缘电阻时,必须先切断设各的电源。对含有较大电容的设备(如电容器、变压器、电动机及电缆线路),必须先进行放电。

兆欧表应水平放置,未接线之前,应先摇动兆欧表,观察指针是否在“∞”处,再将L和E两接线柱短路,慢慢摇动兆欧表,指针应指在零处。经开、短路试验,证实兆欧表完好方可进行测量。

兆欧表的引线应用多股软线,且两根引线切忌绞在一起,以免造成测量数据不准确。

兆欧表测量完毕,应立即使被测物放电,在兆欧表的摇把未停止转动和被测物未放电前,不可用手去触及被测物的测量部位或进行拆线,以防触电。

被测物表面应擦拭干净,不得有污物(如漆等),以免造成测量数据不准确。

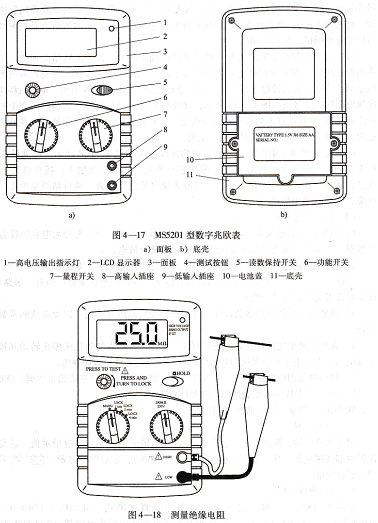

MS5201型数字兆欧表使用方法及注意事项,MS5201型数字兆欧表如图4-17所示。

使用方法,测量前查看输入插孔旁的“△”符号,表示输入电压不应超过指示值,这是为了保护内部线路免受损坏c如果电池电压不足(≤7Ⅴ),显示器将显示“+_”符号,这时应更换电池。

测量绝缘电阻,如图4-18所示,将功能开关选至需要的测试模式(MANU.、LOCK 1 min.、LOCK 2 min.、LOCK 4 min.),把量程开关选至需要的绝缘电阻挡(200 MΩ/250Ⅴ、200 MΩ/500Ⅴ、2 000 MΩ/1000V)。将黑色测试夹插人LOW插孔,红色测试夹插入HIGH插孔,测试夹的另一端连接到被测线路上。按下测试按钮,在手动(MANU.)模式,可将测试按钮按下后逆时针旋转锁定,通过LCD显示器读数。

使用时注意:必须用测试夹将仪表及被测线路连接好后才能按下测试按钮进行测量。测试绝缘的线路必须切断电源,并在测量前确认线路不带电。测量时不可触摸电路。测试按钮按下后,不可旋转量程开关,以免损坏仪表。测试完成后,先将测试按钮放松,稍后才可松开测试夹,因为需先完成内部的系统放电,这样才能避免触电。
