SR155A102JAA分别用L1、L2、L3表示,中性线(或称零线)用N表示。三相之间电压称为线电压,大小是380Ⅴ;相线与中性线之间电压称为相电压,大小是220Ⅴ。

触电的伤害形式,触电对人体的伤害形式一般有两种:电击和电伤。电流流过人体时,在人体内部造成人体器官损伤,而在外表不留任何痕迹,这种触电现象称为电击。电击的危险性最大,一般触电死亡的事故都是由电击造成的。电伤只是人体外部受伤。例如电弧灼伤,电流通过人体时由于化学效应导致的皮肤红肿以及在大电流下熔溅飞出的金属(包括熔体)颗粒对皮肤的烧伤等。

常见的触电原因,触电原因有很多种,归纳起来大致有以下几点:

误认为线路或电气设各断电或无电,未经验电就动手检修操作而误触电。

检修中,安全措施不到位,接线错误,造成触电事故。

带电作业时违反带电操作的规程。

人体无意触摸到破损的电线或漏电设各的金属外壳,用湿手去开关电灯或用湿布擦洗带电的灯具或插座装置等。

人体离高压电气设备太近(小于或等于放电距离),带电体对人体放电而造成触电。

当电源相线或运行中的电气设备由于绝缘损坏或其他原因造成接地短路事故

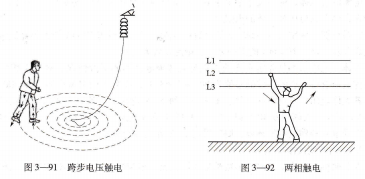

时,接地电流通过接地点,向大地流散。在以接地故障点为中心,20m为半径的范围内形成分布电位,越是靠近接地点,地面电位越高,当人体踏人地面有电位差的两点之上时,人的两腿就有电流通过而造成触电,如图3-91所示。这种触电方式叫作跨步电压触电。相线电压越高,离接地点越近,步子跨得越大,危险性就越大。

常见的触电方式,人体的触电方式很多,但从电气线路来看,有两相触电和单相触电两种。

两相触电 人体同时接触两根相线,电流从一根相线经过人体流到另一根相线,这种触电方式叫作两相触电,如图3-92所示。这时加在人体的电压是线电压380Ⅴ,这种情况是最危险的。应采取的安全措施为单线操作。

单相触电分电网中性点接地触电和不接地触电两种情况,这两种情况的触电效果是不同的。

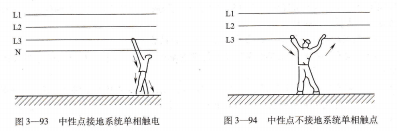

中性点接地系统单相触电。当人体碰到某根相线时,电流从相线经过人体,再经过大地回到中性点,如图3-93所示。这时加在人体上的电压是相电压220Ⅴ,是很危险的,应采取对地绝缘的安全措施。

中性点不接地系统单相触点。操作者带电连接导线断头或给负载通路引接电源时,违反带电作业安全规程,两手分别触及导线电源一方和负载一方,人体成为电流通路,如图3―94所示。这是常见的也是很危险的触电方式,应采取的安全措施为先搭成通路再接线。

触电的预防,中性点不接地系统单相触点.

电工必须掌握预防触电的相关知识,以免发生触电事故。预防触电相关知识如下:

操作前应仔细检查电工工具的绝缘性能,检查绝缘鞋、绝缘手套等安全用具的

绝缘性能是否良好,有问题的应立即更换,并应定期进行检查。

电工在一般情况下不允许带电作业,在检修电气线路或设各前应先断开电源,并用验电器检验,确认无电后方可进行工作。

在进行电气设各安装和维修操作时,至少应有两名经过电气安全培训并考试合

格的电工人员一起工作,必须严格遵守各项安全操作规程和规定,不得玩忽职守。

操作时要严格遵守停电操作的规定,要切实做好防止突然送电的各项安全措施。

如挂上“有人工作,不许合问!”的警示牌,锁上间刀或取下总电源保险器等。不准约定时间送电。

在邻近带电部分操作时,要保证有可靠的安全距离。

登高工具必须安全可靠,未经登高训练的,不准进行登高作业。

如发现有人触电,要立即采取正确的抢救措施。

触电急救知识,人触电后,往往会失去知觉或者形成假死现象,救治的关键在于使触电者迅速安全地脱离电源,并及时采取正确的救护方法。因此电工不仅要具备触电急救知识,而且还必须学会触电急救的方法。
