UCC3808N-2第三步 用木螺钉将开关固定在木台上,并压紧连接导线,装上开关盒,如图3-87b所示。

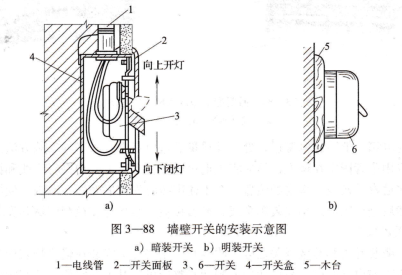

墙壁开关的安装 墙壁开关的安装可分为暗装和明装两种。暗装开关的安装方法如图3-88a所示,安装前应事先把开关盒按设计要求埋设在墙内,要求埋设平正,开关盒口与墙的抹灰层表面要平齐,安装时先穿线,然后把开关用螺栓固定在盒内,最后接线,装上开关面板。明装开关的安装方法如图3-88b所示。安装扳把开关时,无论是暗装还是明装,都应装成上扳是接通电路,下扳是切断电路。

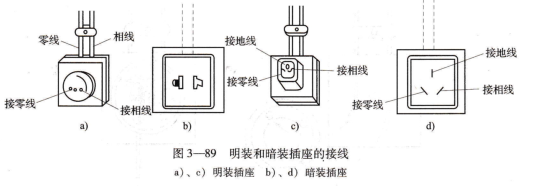

插座的安装,插座一般有明装和暗装两种,其安装方法与开关相似。但应注意,双极插座左边极接零线,右边极接相线(面对插座看),简称“左零右火”接线;三极插座的上中极是接地极,它的接线柱必须与接地线连接,切不可借用零线接线柱作为接地线,如图3-89所示。

车间照明线路,车间照明的分类 按电源电压分有220Ⅴ和36Ⅴ照明等;按电光源可分为白炽灯、日光灯、高压汞灯照明等;按使用方式可分为一般照明、局部照明、移动照明和事故照明等。

照明线路的要求 各种灯具、开关、插座、挂线盒及附件的性能参数、规格必须适应配用的需要,并应适应不同环境(潮湿、腐蚀、易燃易爆等)的要求;移动式照明灯具必须采用安全电压的灯具。安装必须做到牢同可靠;高度和间距应满足要求;导线的连接点要尽量少;布线要方便检修等。

车间动力线路,车间动力线路的配线多采用管线线路和绝缘子线路两种。

管线线路 对于容易损伤导线、发生火灾或有爆炸危险的场所应采用钢管布线;

有腐蚀性但没有爆炸危险和机械损伤的场所,则应采用塑料管布线。

管线线路明布要求横平竖直、整齐美观;暗布要求管路短、弯曲少。对于钢管布线,同一回路的各相导线应穿入一根管内,不同回路不同电压的导线不允许穿在一根管内;一根相线不准单独穿人钢管;交流和直流线路的导线不准穿在同一管内。钢管及附件应做防腐处理。钢管内壁应圆滑,其接头应紧密,整个钢管应连成一电气整体并作接地或接零处理;导线在管内不得有接头和扭拧现象,并且要便于检修换线。对塑料管线路,除考虑机械强度外,特别需要注意的是:在塑料管敷设的线路上严禁使用铁制附件。

绝缘子线路 在负荷电流较大、线路较长的干燥或潮湿场所,一般都采用绝缘子布线。绝缘子上敷设的必须是绝缘导线。铜芯线截面积不得小于1.5 mm2,铝芯线截面积不得小于2.5 mm2。绑扎线应有保护层,绑扎时不得损伤导线的绝缘层。绝缘子线路直线部分的支撑点距离及线间距离应符合要求。导线水平敷设时应将导线绑扎在绝缘子靠墙侧的颈槽内;垂直敷没的应绑扎在顶槽内;线路在转角地方应将导线绑扎在张力的反侧。所选用的绝缘子必须适应所绑扎导线的规格。

电气安全技术知识,接地与接零.

接地的种类 低压电网的接地方式有三种五类,如图3-90所示,其符号含义如下。第一个字母表示低压系统对地关系:T表示一点直接接地,I表示所有带电部分与大地绝缘,或经人工中性点接地。第二个字母表示装置的外露可导电部分的对地关系:T表示与大地有直接的电气连接而与低压系统的任何接地点无关,N表示与低压系统的接地点有直接的电气连接。第二个字母后面的字母表示中性线与保护线的组合情况:S表示分开的,C表示公用的,C-S表示部分是公共的。

接地的作用 接地可分为工作接地和保护接地。保护接地的作用主要是为了保护人身安全。
