直流通路和交流通路,直流通路 就是放大电路的直流等效电路,即在静态时,放大电路输入回路和输出回路的直流电流流过的路径,如图9-1b所示。在直流通路中,所有的电容器作断路处理,其余不变,通常用来计算放大电路的静态工作点(如fbQ、rcQ、uceq等)。

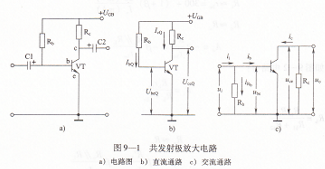

图9-1 共发射极放大电路,a)电路图 b)直流通路 c)交流通路

交流通路 就是放大电路的交流等效电路,即动态时放大电路的输入回路和输出回路的交流电流流过的路径。在交流通路中,把电容器和直流电源都简化成一直线,如图9―1c所示,通常用来计算放大电路的放大倍数、输人电阻、输出电阻、交流电量(如jb、jc、uo等)。

近似估算法 即运用数学方程式近似计算放大电路的各项参数,常用于小信号

放大电路的分析。

近似估算静态工作点 对如图9-1a所示电路,可采用下式进行计算:

               ibQ=ugb-ubeQ/rb

式中ubeQ很小(硅管为0.7Ⅴ,锗管为0.3Ⅴ),若忽略不计,则上式可写成:

                ibQ≈ugb/rb

又得          icQ≈bibQ

由图中还可知:

             uceQ=uGb-icQRc

对于图9-2所示射极偏置放大电路(又称分压式偏置电路)的近似估算应为:

              ubQ≈rb2/rb1+rb2ugb

              ube=ubQ-ueQ

Ieq=ueq/re≈ubq/re=rb2ugb/(rb1+rb2)re

图9-2 射极偏置放大电路

即 uceQ≈ugb-icQ(Rc+Re)

近似估算电路的输入电阻Ri、输出电阻R。和放大倍数Au 对图9-1a电路的近似估算应为:

             Ri≈rbe=300+ (1+b)26(mⅤ)/ic (mA)

             R0≈Rc

              ieQ=ueq/Re=(Rbl+Rb2) Re

           ieQ≈ieQ,rbQ≈icq/b

          uceQ=uGb-fcQRc-iQRe

有对如图9-2电路有:ri=rbrbe/rb+rbe

式中 Rb=rb1rb2/rb1+rb2

           R0≈Rc

Au=-卩rl/re=-卩rc//rl/rbe

对其他几种电路,都可以应用电工基础知识,结合该电路的直流、交流通路进行计算。

图解法 运用三极管的输人、输出特性曲线簇,通过作图的方法,直观地分析放大电路性能的方法称为图解法。下面以如图9-3所示电路为例加以分析。

用图解法分析静态工作情况,该三极管的输出特性曲线簇如图9-4所示。由uce=ugb-icrc知:当fc=0时,uce=ugb:,当uce=0时,ic=ugb/rc。

由此可在坐标上分别确定m点和n点。连接m、n所得到的直线称为放大电路的直流负载线。由电路图中可算得fbQ=40ItLq。因此,mn与ibQ=40uA曲线的交点Q就是该放大电路的直流静态工作点。

由图中还可直观地看出:静态时icQ=2ma、uce=10Ⅴ。
