W83977F-AW绘制和阅读机床电路图的基本知识 机床电路图所包含的电气元件和电气设备的符号较多,要正确绘制和阅渎机床电路图,除电工基础知识所讲述的一般原则之外,还要明确以下五点:

图区 将电路图按功能划分成若干个图区,通常是一条回路或一条支路划分为一个图区,并从左向右依次用阿拉伯数字编号,标注在电路原理图下方的图区栏中,如图3-69所示,CA6140型卧式车床电路图共有12个图区。

分支路功能栏 在电路原理图中每个分支电路在机床电气操作中的用途要用文

字标明,并且填在电路图上方分支路功能栏内.例如:在电路原理图中要标明电源保护、电源开关、主轴电动机等文字说明,如图3-69所示。

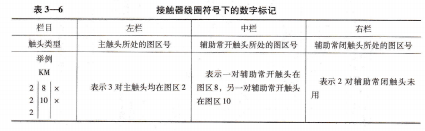

接触器触头的表示 在电路原理图中每个接触器线圈的文字符号KM的下面画两条竖直线,分成左、中、右三栏,把受其控制而动作的触头所处图区号按表3-6的规定填入相应栏内。对各而未用的触头,在相应栏中用记号“×”标出或不标任何符号。接触器线圈符号下的数字标记解释见表3-6。

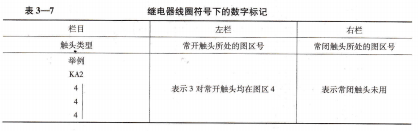

继电器触头的表示 在电路图中每个继电器线圈符号下面画一条竖直线,分成

左、右两栏,把受其控制而动作的触头所处的图区号按表3―7的规定填人相应栏内。同样,对各而未用的触头在相应的栏中用记号“×”标出或不标任何符号。继电器线圈符号下的数字标记解释见表3-7。

触头文字符号下面的数字含义 电路原理图中触头文字符号下面的数字表示该

电气线圈所处的图区号。如图3 69所示在图区4标有KA2,在它的符号下面有数字9,表示中间继电器KA2的线圈在图区9。

主电路分析 主电路共有三台电动机:M1为主轴电动机,带动主轴旋转和刀架做进给运动;M2为冷却泵电动机,用以输送切削液;M3为刀架快速移动电动机。

将钥匙操作式按钮SB向右旋转,再扳动断路器QF将三相电源引人。主轴电动机M1由接触器KM控制,热继电器KH1作过载保护,熔断器FU作短路保护,接触器KM作失压和欠压保护。冷却泵电动机M2由中间继电器KA1控制,热继电器KH2作为它的过载保护。刀架快速移动电动机M3由中间继电器KA2控制,由于是点动控制,故未设过载保护。FU1作为冷却泵电动机M2、刀架快速移动电动机M3、控制变压器TC的短路保护。

控制电路分析 控制电路的电源由控制变压器TC二次侧输出t10Ⅴ电压提供。在正常工作时,位置开关SQ1的常开触头闭合。打开床头V形带的外罩后,SQ1断开,切断控制电路电源,以确保人身安全。钥匙开关SB和位置开关SQ2在正常工作时是断开的,QF线圈不通电,断路器Q「能合间。打开配电盘壁龛门时,SQ2闭合,QF线圈得电,断路器QF自动断开。当需要打开配电盘壁龛门进行带电检修时,将SQ2开关的传动杆拉出,断路器QF仍可合上。关上壁龛门后,SQ2复原恢复保护作用。

主轴电动机M1的控制

M1启动:

按下SB2→KM线圈得电→km的自锁触头(8区)闭合→km主触头(2区)闭合→主轴电动机M1启动运转→km常开辅助触头(10区)闭合,为KA1得电作准备

M1停止:

按下SB1→KM线圈失电→KM触头复位断开→M1失电停转

主轴的正反转是采用多片摩擦离合器实现的。

冷却泵电动机M2的控制 由于主轴电动机M1和冷却泵电动机M2在控制电路中

采用顺序控制,所以只有当主轴电动机M1启动后,即KM常开辅助触头(10区)闭合,合上旋钮开关SM,冷却泵电动机M2才可能启动。当M1停止运转时,F嘭L自动停止。

刀架快速移动电动机M3的控制 刀架快速移动电动机M3的启动是由安装在

进给操作手柄顶端的按钮SB3控制的,它与中间继电器KA2组成点动控制线路。刀架移动方向(前、后、左、右)的改变,是由进给操作手柄配合机械装置实现的。如需要快速运动,按下SB3即可。

照明、信号灯电路分析 控制变压器TC的二次侧分别输出24V和6Ⅴ电压,作为机床照明灯的电源。EL为机床的低压照明灯,由开关SA控制;HL为电源的信号

灯。它们分别采用FU4和FU3做短路保护。

照明及动力线路基本知识,常用光源.

白炽灯 由钨制成的灯丝成螺旋状置于抽成真空后充以少量惰性气体的灯泡内,

通电后,灯丝发热至白炽化而发光,称为白炽灯,其发光效率低,寿命不长。
