TX1295TM2由转换开关Q1控制,且在主轴电动机启动后方可开动,具有顺序联锁关系。它们分别由热继电器KH1、KH2实现电动机长期过载保护;由熔断器FU1~FU3实现冷却泵电动机、控制电路及照明电路的短路保护;接触器KM具有欠压和零压保护作用。

照明电路由照明变压器T供给36Ⅴ安全电压,经照明开关Q2和灯座开关Q3控制

照明灯EL。

2.CA6140型车床控制线路 CA6140型普通车床是我国自行设计制造的新型车床,其外形如图3―68所示。与C620-1型车床相比较,它具有性能优越、结构先进、操作方便和外形美观等优点。

CA6140型普通车床的结构及运动形式与C620-1型车床相同,其电气控制线路如图3-69所示。

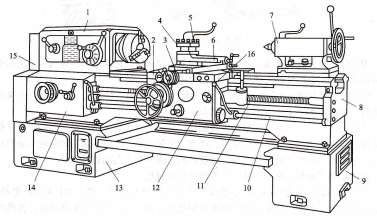

图3 68 CA6140型普通车床外形图,1―主轴箱 2―纵溜板 3―横溜板 4―转盘 5―方刀架 6―小溜板 7一尾座 8―床身 9一右床座10―光杠 11―丝杠 12―溜板箱 13一左床座 14一进给箱 15一挂轮架 16―操纵手柄.
