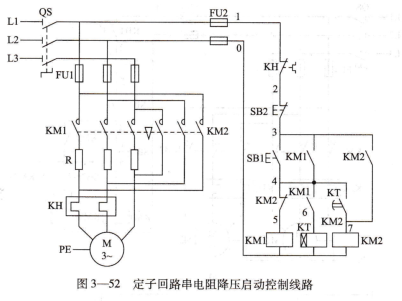

XR16L2551IL线路的工作原理如下:合上电源开关QS。

按下SB1→KM1线圈得电→KM1 主触头闭合→KM1自锁触头闭合→KM1辅助常开触头闭合→KT线圈得电→电动机串电阻R降压启动

KT常开触头闭合→KM2线圈得电→KM2自锁触头闭合→KM2联锁触头分断,对KM1联锁→短接定子串接的电阻R,实现全压运行

KM1失电→KM1主触头分断→KM1自锁触头分断→KM1辅助常开触头分断→KT线圈失电→KT常开触头瞬时断开

串电阻降压启动的特点是:启动转矩小,启动时电阻上的功率损耗大,如果启动频

繁则电阻的温升较高。

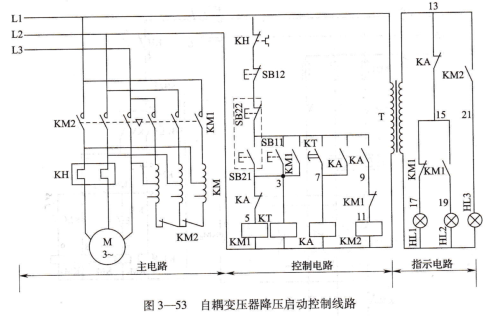

自耦变压器降压启动控制线路线路。图3-53 所示自耦变压器降压启动控制线路.线路原理如下。

降压启动:

按下SB1→KM1线圈得电→KM1(1-3)闭合自锁→电动机Ｍ接入T降压启动

→KM1主触头闭合

→KM1(9-11)分断,对KM2联锁

→KM1(15-17)分断→指示灯HL1熄灭

→KM1(15-19)闭合→指示灯HL2亮

→KT线圈得电,为电动机M的正常运转作准备

全压运转:

当M转速上升到一定值时,KT延时结束→KA(3-5)分断→KM1线圈失→ka(13-15)分断→指示灯HL1、HL2熄灭

自耦变压器降压启动的特点是:启动转矩和启动电流可以调节,但设各庞大,成本

较高,故适用于额定电压为220/380Ⅴ,接法为△/Y,容量较大的三相异步电动机的降压启动。

Y―△降压启动控制线路 如图3―54所示为时间继电器自动控制Y-△降压启动的控制线路。线路工作原理如下。

合上电源开关QS:

自锁触头闭合自锁→(1-7)闭合自锁→KM2两对常闭辅助触头分断,解除T的Y联结→(1-9)闭合→KM2线圈得电一卜KM2主触头闭合→电动机M全压运转

u・KM2(13-21)闭合→指示灯H13亮KT(1-7)闭合→KA线圈得电→辅助触头全部复位主触头分断→T切除常开触头闭合→KM线圈得电M接成Y降压启动.

KT常闭触头分断→KMY联锁触头分断,对KM.联锁线圈得当M转速上升到一定值时,KT延时结束主电路L→KM1.
