LP2951-30DR线圈可能烧毁。同时注意不能把交流接触器线圈接到直流电源上。

直流接触器 直流接触器主要用于远距离接通或分断直流电路。其结构和原理

基本上与交流接触器相同,也是由电磁系统、触头系统及灭弧装置三部分组成的。

直流接触器的电磁系统中,铁芯由整块铸钢或铸铁制成。由于铁芯中不会产生

涡流,而线圈匝数多,阻值大.所以线圈本身易发热,因此线圈制成长而薄的圆筒

形。

接触器的选择,接触器铭牌上的额定电压是指主触头的额定电压。选用接触器时,主触头所控制的电压应小于或等于它的额定电压。

接触器铭牌上的额定电流是指主触头的额定电流。选用时,主触头额定电流应大于电动机的额定电流。

同一系列、同一容量的接触器,其吸引线圈的额定电压有好几种规格,应使接触器吸引线圈额定电压等于控制回路的电压。

继电器是根据某种输入物理量的变化,来接通和分断控制电路的电器。常用的有:

热继电器 热继电器是利用电流的热效应而动作的保护电器,一般作为电动机的过载保护,其原理及符号如图3-31所示。热继电器由热元件、双金属片、动作机构、触头系统、整定调整装置和温度补偿元件等组成。

其动作原理是:热元件串联在主电路中,常闭触头串联在控制电路中,当电动机过载电流过大时,双金属片受热弯曲带动其动作机构动作,将触头断开,从而断开主电路,实现对电动机的过载保护。

热继电器热元件额定电流的选择一般可取(0.9~1.05)rN,对工作环境恶劣、启

动频繁的电动机可取(1.15~⒈5)rN。

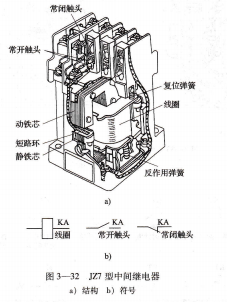

中间继电器 中间继电器是将一个输入信号变成一个或多个输出信号的继电器,

如图3-32所示。它的原理与接触器完全相同,所不同的是中间继电器的触头多、容量小(其额定电流一般为5A)并且无主辅触头之分。适用于控制电路中把信号同时传递给几个有关的控制元件的情况。

电流继电器 电流继电器是根据电流值大小动作的继电器,串联在被测电路中,反映的是被测电路电流的变化。电流继电器的匝数少,导线粗。根据用途可分为过电流和欠电流继电器。

电压继电器 电压继电器是根据电压大小动作的继电器,其线圈并联在被测电路中,反映电路中电压的变化。电压继电器根据用途不同可分为过电压和欠电压继电器。

时间继电器 时间继电器是在电路中控制动作时间的继电器。它的种类很多,有电磁式、电动式、空气阻尼式、晶体管式等,常用的为空气阻尼式。

空气阻尼式时间继电器如图3-3所示。由电磁系统、工作触头、气室及传动机构四部分组成。根据触头延时的特点,可分为通电延时与断电延时两种,通电延时型时间继电器的性能是:当线圈得电时,通电延时各触头不立即动作而要延长一段时间才动作,断电后其触头瞬时复位。时间继电器符号如图3-34所示。

速度继电器 速度继电器是依靠速度的大小作为信号与接触器配合,实现对电动机的反接制动的。常用的速度继电器有JY1型和JFZ0型两种。
