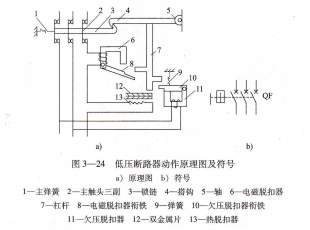

MAX473ECSA电路电压消失或电压下降到某一数值时,欠压脱扣器的吸力消失或减小,在弹簧作用下,顶开搭钩,切断电源。

低压断路器可按以下条件选用:

低压断路器的额定电压和额定电流应不小于电路正常工作电压和电流。

热脱扣器的整定电流应与所控制的电动机的额定电流或负载的额定电流一致。

电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作时的峰值电流。

主令电器是在自动控制系统中发出指令或信号的操纵电器。

按钮 按钮是一种结构简单应用非常广泛的主令电器,一般情况下它不直接控制主电路的通断,而在控制电路中发出手动“指令”去控制接触器、继电器等电路,

再由它去控制主电路。按钮的触头允许通过的电流很小,一般不超过5A。

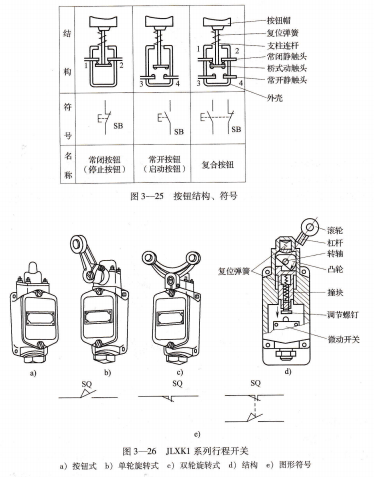

按钮按用途和触头的结构不同可分为停止按钮、启动按钮及复合按钮。其结构和符号如图3―25所示。

复合按钮的工作原理是:按下按钮时,桥式触头先和上面的常闭触头1-2分断,然后和下面的常开触头3-4闭合,电路接通,手松开后,靠弹簧自动复位。

日前使用较多的为LA-18、LA-19、LA-20三个系列的按钮。

位置开关 位置开关又称行程开关或限位开关。它的作用与按钮相同,但其触头的动作不是靠手按,而是利用生产机械中运动部件的碰撞而产生动作,来接通或分断某些控制电路。其外形结构及符号如图3―26所示。

位置开关的型号有LX19系列、JLXK1系列等。

熔断器在低压配电线路中主要起短路保护作用。熔断器主要由熔体和放置熔体的绝缘管或绝缘底座组成。使用时,熔断器串接在被保护的电路中,当通过熔体的电流达到或超过了某一额定值,熔体自行熔断,切断故障电流,达到保护目

的。

瓷插式熔断器 瓷插式熔断器的结构及符号如图3-27所示。这是一种最简单的熔断器,常见的为RC1A系列。
