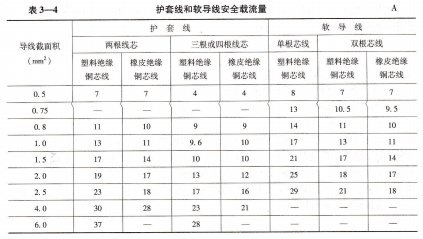

常用绝缘导线安全载流量室内线路常用绝缘导线有塑料绝缘线、橡皮绝缘线、塑料护套线和软导线,塑料绝缘线安全载流量见表3-2,橡皮绝缘线安全载流量见表3-3,护套线和软导线安全载流量见表3-4。

常用绝缘导线的选择,一是根据应用场合确定导线种类、型号,二是根据用电量的大小,确定导线的规格.导线规格的确定实际就是导线横截面积确定,简称导线截面积,用s表示。导线截面积的确定,一般应考虑发热条件、电压损失校验、机械强度校验等囚素,室内线路主要考虑发热条件、电压损失校验。

按发热条件选择导线截面积,发热条件应包括导线的安全载流量、散热条件和环境温度等方面。

导线安全载流量 导线的安全载流量也称导线的允许载流量,它是指导线的工作温度不超过65℃时,可长期通过的最大电流值。一般绝缘导线的最高允许△作温度为65℃,若超过这个温度,导线的绝缘层就会迅速老化,变质损坏,甚至引起火灾。

负荷是指电气设各和线路中的电流或功率,满负荷是指负荷达到了电气设备铭牌所规定的数值,一般指电气设各的额定负荷,计算负荷是指一定时间内用电设备实际最大负荷,选择导线要考虑线路计算负荷电流的大小,基本原则:

            导线允许载流量≥线路负荷计算电流

不同敷设方式下选用绝缘导线的允许载流量可根据表3-9、表3-3、表3-4或查阅电工手册获得。

散热条件和环境温度 由于导线的工作温度除与导线通过的电流有关外,还与导线的散热条件和环境温度有关,同一导线采用不同的敷设方式,或处于不同的环境温度时,其允许载流量也不相同。当环境温度低于25℃时,可将导线的导线允许载流量适当放宽1.1~⒈2倍,当环境温度在25~40℃时,可将导线的导线允许载流量适当紧缩0.8~0.9倍,当环境温度在50℃以上时,导线允许载流量应减半。
