QS3162214PV由互感产生的感应电动势叫互感电动势,用eM表示。如图2-20所示,当两个线圈产生互感时,线圈1中电流j1产生的磁通中一部分与线圈2交链,其磁链为ψ12=n2q2。所产生的互感电动势大小为:

              eM2=-n2q12/t=-q12/t=-mi1/t

式中m―互感系数,M=q12/i1,H。

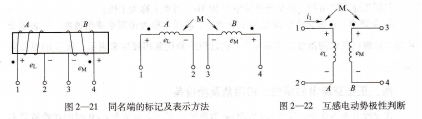

同名端 互感线圈中,由于线圈的绕向一致而产生的感应电动势极性一致的端点

叫同名端,反之叫异名端。如图2―21所示,1和4端为同名端,用标记“・”表示。

知道两线圈的同名端后,可以很方便地判断出线圈中互感电动势的极性。如图

2-22所示,当电流j1由线圈A的1端流人并增大瞬间,由同名端的定义,可以确定出线圈B中产生的互感电动势的极性是3端为正,4端为负。

交流电的基本概念,大小与方向均随时间作周期性变化的电流(电压、电动势)叫交流电。随时间按正弦函数变化的交流电称为正弦交流电,其变化规律如图2-23所示。工程上用的一般都是正弦交流电。工作在交流电下的电路称为交流电路。

正弦交流电的瞬时值、最大值、有效值和平均值,瞬时值 交流电在某一瞬间的数值称为交流电的瞬时值,用小写字母e、u、i等表示。

最大值 交流电的最大瞬时值称为交流电的最大值(也称振幅值或峰值),用字母Em、ym、rm等表示。

有效值 若一个交流电和直流电通过相同的电阻,经过相同的时间产生的热量相等,则这个直流电的量值就称为该交流电的有效值。用大写字母J、σ、r等表示。

对于正弦交流电,有效值与最大值的关系为:Em=2e,um=2u,im=2i、im=2i。平时所讲交流电的大小,都是指有效值的大小。

平均值 正弦交流电在正半周期内所有瞬时值的平均大小称为正弦交流电的平

均值,用字母EP、σP、JP等表示。正弦交流电平均值与最大值的关系为:ep=2/tEm;up=2/tum;ip=2/tim。

正弦交流电的周期、频率及角频率,周期和频率 交流电完成一次循环所需要的时间叫周期,用字母T表示,单位是s。在每1s内交流电重复变化的次数叫频率,用字母r表示,单位是Hz。频率和周期互为倒数,即f=1/t或t=1/f。

我国工业上使用的正弦交流电频率为50 Hz,习惯上称为工频。

角频率 正弦交流电表达式的ωJ项中,ω通常称为角频率或角速度。它表示交流电每秒钟内变化的角度,即ω=a/t,在这里的角度常用弧度来表示,故ω的单位是nd/s。

正弦交流电的相位、初相角及相位差,在交流电表达式中,符号sin后面ωt为角度,不同正弦量在t=0时的初始值是不同.
