KMDH6001DM-B422 门限电压和输出电压的跳变方向
发布时间:2019/11/24 15:13:09 访问次数:1384
KMDH6001DM-B422 vt=(ui=)-r2/r1vREF (9.8.2)

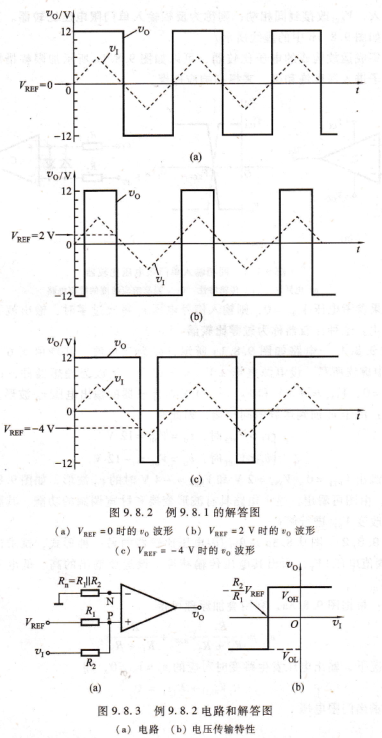

当ui>)vT时,vP>vx,所以u0=y0n;当vI<vt时,vP<uN,所示uo=vol。已知电压传输特性的三个要素:输出电压的高电平voH和低电平voL、门限电压和输出电压的跳变方向,因此,可画出图9.8.3a的电压传输特性如图9.8.3b所示。
根据式(9,8.2)可知,只要改变‰EF的大小和极性,以及电阻R1和R2的阻值,就可以改变门限电压vt的大小和极性。若要改变uI过vt时vo的跃变方向,则只要将图9.8.3a所示电路运放的同相输人端和反相输人端所接外电路互换。
迟滞比较器,单门限电压比较器虽然有电路简单、灵敏度高等特点,但其抗干扰能力差。例如,图9,8,1a所示单门电压比较器,当TI中含有噪声或干扰电压
时,其输入和输出电压波形如图9.8.4所示。由于在PI=IT=yREF附近出现扰扰,v。将时而为T。H1时而为y。L,导致比较器输出不稳定。如果用这个输出电压1,。去控制电机,将出现频繁的起停现象,这种情况是不允许的。提高抗干扰能力的一种方案是采用迟滞比较器。
电路组成,顾名思义,迟滞比较器是一个具图9.8.4单门限电压比较器在u>1中包含有迟滞回环传输特性的比较器。为了有干扰电压时的输出电压1。波形获得图9,8.6c所示的传输特性,在反相输人单门限电压比较器的基础上引入了正反馈网络,如图9,8.5所示,就组成了具有双门限值的反相输人迟滞比较器。如将uI与yREF位置互换,就可组成同相输入迟滞比较器。由于正反馈作用,这种比较器的门限电压是随输出电压vou的变化而改变的。它的灵敏度低一些,但抗干扰能力却大大提高了。反相输人迟滞比较器电路.
这种迟滞比较器又叫施密特触发器(schmitt Tllgger)。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
KMDH6001DM-B422 vt=(ui=)-r2/r1vREF (9.8.2)
当ui>)vT时,vP>vx,所以u0=y0n;当vI<vt时,vP<uN,所示uo=vol。已知电压传输特性的三个要素:输出电压的高电平voH和低电平voL、门限电压和输出电压的跳变方向,因此,可画出图9.8.3a的电压传输特性如图9.8.3b所示。
根据式(9,8.2)可知,只要改变‰EF的大小和极性,以及电阻R1和R2的阻值,就可以改变门限电压vt的大小和极性。若要改变uI过vt时vo的跃变方向,则只要将图9.8.3a所示电路运放的同相输人端和反相输人端所接外电路互换。
迟滞比较器,单门限电压比较器虽然有电路简单、灵敏度高等特点,但其抗干扰能力差。例如,图9,8,1a所示单门电压比较器,当TI中含有噪声或干扰电压
时,其输入和输出电压波形如图9.8.4所示。由于在PI=IT=yREF附近出现扰扰,v。将时而为T。H1时而为y。L,导致比较器输出不稳定。如果用这个输出电压1,。去控制电机,将出现频繁的起停现象,这种情况是不允许的。提高抗干扰能力的一种方案是采用迟滞比较器。
电路组成,顾名思义,迟滞比较器是一个具图9.8.4单门限电压比较器在u>1中包含有迟滞回环传输特性的比较器。为了有干扰电压时的输出电压1。波形获得图9,8.6c所示的传输特性,在反相输人单门限电压比较器的基础上引入了正反馈网络,如图9,8.5所示,就组成了具有双门限值的反相输人迟滞比较器。如将uI与yREF位置互换,就可组成同相输入迟滞比较器。由于正反馈作用,这种比较器的门限电压是随输出电压vou的变化而改变的。它的灵敏度低一些,但抗干扰能力却大大提高了。反相输人迟滞比较器电路.
这种迟滞比较器又叫施密特触发器(schmitt Tllgger)。
