TEN25-1223假如并联的发电机只有两台,即n=2,那么从式(7-20)可见,|△irj|=|△Iri|。由于反映过、欠励状态的信号相等,故并不能保证励磁故障保护动作的选择性。但是,在两台发电机并联的系统中,励磁故障保护动作的选择性相对地说就不那么重要了,因为通常这种系统只需要一个BTB,不论它是过励还是欠励保护动作,都首先将BTB断开,使两台发电机单独运行。当BTB断开后,故障发电机可能会表现出过电压或低电压,这时再使过电压或低电压故障保护装置动作,将该台发电机的GCR和GCB跳开,而另一台正常发电机向自己的负载供电。

如果将无功电流不均衡保护环的相对灵敏度Sw取值与无功电流均衡分配环的相对灵敏

度S,切相等,则发电机的励磁故障保护装置的敏感电路所敏感到的电压将分别为各台发电机的调定电压。这样有利于并联系统中各保护指标的配合和协调。

不稳定故障及其保护,不稳定故障的产生及保护指标.

所谓不稳定故障指的是发电机输出电压或电网电压幅值出现低频调制现象。这种故障在单台发电机供电系统和多台发电机并联系统中都会产生。在单台发电机供电系统中如果调压器出现不稳定(如稳定回路故障)及恒速传动装置的调速器不稳定,则发电机电压会产生这种低频调制现象,如图7-37所示。这种电压低频调制会不衰减地通过变压器、变压整流器、滤波器等传至用电设备,使有些设各(如自动驾驶仪、雷达和导航设各等)不能正常工作。在多台发电机并联供电系统中,如果参数不协调,也会引起电压调制,它表现在各发电机之间存在无功电流的振荡,使整个系统均不能正常供电。

通常以电压包络线的调制频率和调制幅度作为不稳定故障的保护指标。如波音707飞机规定的保护指标为:调制频率不大于9Hz,调制幅度不大于6.5%,动作时间不大于9s。

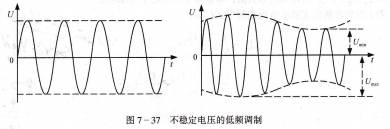

图7-37 不稳定电压的低频调制

调制幅度是这样定义的,电压的最大振幅匕咖(波峰电压)与最小振幅LI血n(波谷电压)之差相对于额定电压振幅unm的百分比。即:

m=umax-umin/unm×1oo%          (7-21)

对于不稳定故障,如果在单台发电机系统中,只要断开GCR及()CB即可;而在多台发电机并联系统中,则必须先断开BTB。如不稳定故障是由于并联运行引起的,则发电机退出并联后故障便会消失,发电机可继续单独供电。如果故障没有消失,再使GCR及GCB动作。

单台发电机系统的不稳定保护,单台发电机系统的不稳定保护线路.

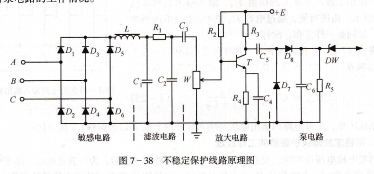

单台发电机系统的不稳定保护线路如图7-38所示。主要由敏感电路、滤波电路、放大电路及二极管泵电路等四部分组成。敏感电路是由二极管D1~6组成的三相桥式整流器,它将发电机电压整流成直流脉动电压,其脉动频率为2400Hz。经过高频扼流圈L和一个Ⅱ型滤波器的两级滤波后,将2400Hz的高频分量滤除。晶体管T是一个交流放大器,工作于甲乙类状态,静态工作点由电阻R2确定。二极管泵电路由电容器C5、C6和二极管D7、D8组成。在这几部分线路中,除二极管泵升电路外,其余电路以前都已见过,故下面先来分析二极管泵电路的工作情况。

敏感电路,滤波电路,放大电路泵电路

图7-38 不稳定保护线路原理图

二极管泵升电路如图7-39所示。假设在输人端有一频率为F、幅度为比的矩形负脉冲电压输入,电容器C6的起始电压为零。当输人端信号下降到一叽时,二极管D7导通,如忽略D7上的正向压降,那么电容C5被充电到一叽,此时,C5右极板与地同电位。当输人脉冲由一叽跃至零伏时,相当于在这个瞬时给电路加上一个正的阶跃电压Ul,此时,二极管D8导通,这个阶跃电压给电容C5、C6充电,即在输出端有电压usc1输出,其值为:

DII=DJ-ID21=C6
