UC1623工作原理,工作期间转子由涡轮带动高速旋转,于是空气被连续不断地吸人压气机。旋转的叶片使空气加速,将其推向后排相邻的一排静子叶片。转子传给空气的能量使压力升高,并提高了空气的速度。然后,空气在随后的静子通道中减速(扩压)并将动能转换成压力。静子叶片还对转子叶片加于空气的偏斜起矫正的作用,并将空气送到下一级转子叶片上去。最后一叶片通气的作用,去除空气的漩流,使之以比较均匀的轴向速度进人燃烧系统(见图2-7)。

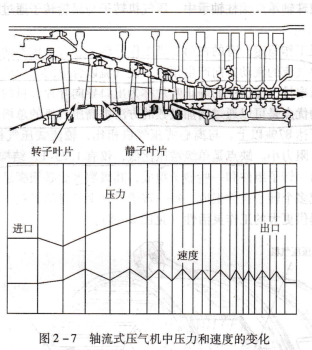

转子叶片静子叶片,轴流式压气机中压力和速度的变化.

轴流式压气机和离心式压气机各有优点和缺点。在最佳的压气机转速,轴流式压气机比离心式压气机更有效。用轴流式压气机比用离心式压气机有较小的阻力,这是因为有较小的迎风面积。用轴流式压气机通过增加级数能够达到高的总增压比。离心式压气机每级有非常高的压力升;离心式压气机制造简单,成本低;离心式压气机比轴流式压气机有较低的重量;离心式压气机比轴流式压气机发动机启动时需要较小的功率。

压气机特性,基元级速度三角形,为研究压气机的工作特性,从速度三角形入手。基元级包括一级转子和一级静子。这两进口压力速度出口(见图2-8)。

排叶栅中动叶叶栅以圆周速度(牵连速度)运动,静叶叶栅是静止不动的。从静叶出来的构成了速度角形,下标以①表示进口,以②表示出口(见进来的气流(相对速度w)牵连速度u,绝对速度ca(轴向)转子相幻湖四,静子也叶栅级.

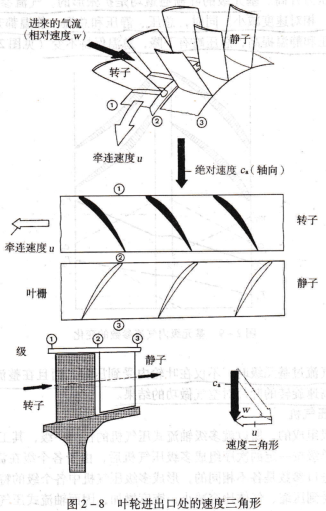

图2-8 叶轮进出口处的速度三角形

决定速度三角形变化并对压气机工作有密切关系的主要参数有:

工作叶轮进口处绝对速度在发动机轴线方向的分量c①,c。这个量的大小与进人压气机的空气流量gm有关。根据连续方程,当压气机进口空气状态一定时,c①,色增大,流量gm也增大;若流量一定,c①,c增大,则压气机面积减小。

工作叶轮进口处绝对速度在切线方向的分量c①,L。当空气进人第一级工作叶轮之前,在圆周方向就有绝对分速度时,说明气流有了预先的旋转。因此,切向分速度c①,u就叫预旋。如果c①,L的方向与圆周速度的方向相同,则称为正预旋;如果c①,u的方向与圆周速度的方向相反,则称反预旋。

圆周速度u,其大小与发动机的转速而有关:

               u=πDn/60

这直接影响叶片对空气加功量的大小,u越大对空气的加功量越多。

静子轩速度三角形,轴流式压,是利用扩散增压的空气压力,亚音速气流流过扩张形通.
