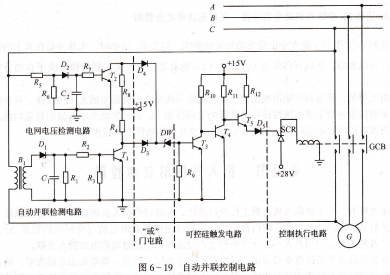

GRM40Z5U683M050ALT3的导通和截止取决于稳压管DW是否为击穿工作状态,而DW的击穿工作又取决于二极管D3或D4任一支路的导通。

“或”△极管D3、D4及稳压管DW组成。只要任一路二极管导通,就可以使DW击穿而输出信号。

采用“或”门电路的原因是为了综合两方面的信号:电网有无电压检测及自动并联检测,电网无电或符合并联条件这两种情况都可以将发电机断路器G￡B接通,使发电机投入电网。

电网有无电压检测电路T2等组成。当电网上无电时,就不存在并联的问题,发

电机可以直接投人电网,此时二极管D2及三极管T2均截止,T2输出高电位,D4导通,使DW击穿而发出合闸信号。

当电网有电压时,经二极管整流、C2滤波而使T2管导通,集电极输出低电位,二极管D4不能导通,这时,稳压管DW是否击穿工作,将由“或”门的另一路信号决定。

自动并联检测电路,主要由B1、电容C1及三极管T1组成。该电路检测电网和发电机电压之间的压差、频差和相差,当满足并联条件时,T1截止,集电极输出高电位,使DW击穿而发出合问信号;而当不满足并联条件时,T1导通,集电极输出低电位,D3及DW截止,没有合闸信号输出。

综上可知,发电机能否自动投人并联,关键是自动并联检测电路中电容C1上的电压能否在一定的压差、频差和相差时下降到合闸电压Ucz以下,使晶体管Tl截止,从而发出合问信号。下面就讨论这个问题。

自动并联检测电路工作情况分析,自动并联检测电路能否检测出压差、频差及相差,并能在满足并联条件时发出合闸信号,主要取决于T1的基极信号。下面从变压器的原边信号开始分析。

变压器B1原、副边的电压波形,变压器B1原边跨接在电网与待并联发电机之间,所以变压器原边的电压是两电压瞬时值的差值△况,下面先讨论△仍的波形。

设待并联发电机的电压为“g,频率为尼;已投人电网的发电机电压为“c,频率为正,并设它们的初相角均为零,则其电压瞬时值为:

              z‘g= (Jg`sinωgt)

              “c=L△″sinωct          (6-24)

它们的瞬时压差为:

               △ui=ug-uc

               = 1~7g,asinωt一Lcsinoct            (6-25)

设变压器变比为Κ,则其副边电压为

△ui=ub

    =ui(ub″sintr一u″sint)

当u″`=f`″=Uf`(即压差为零)时,上式可化为

        2L=t9q-‘uc

      △us=diuslniTst・

即变压器原边电压是以2sint为幅值包络线的振荡电压,其振荡频率为ug、uc及△u或△fs的波形如图6-20(a)、(b)所示。

图6-20(b)中,虚线是△“s振幅的包络线,用△Us表示,即有:

              △Us=-2U=sint
