M54128FP第一角画法,如图5-12(a)所示;将物体放在第三分角内(H面之下、y面之后、TF′面之左)而得到的多面正投影称为第三角画法,如图5-12(b)所示。第一角画法是将物体置于观投影面之间进行射,它们之间的关系是:人、物、图;第二角画法是将投影置于观骠曙:亏物体之间进行投射,们之间的关系是:人、物把投影面看作透明的)。

iSO规定国际间的技术交流可以采用第一角图5.12第一角和第三角的投射位置比较画法,也可以采用第三角画法。GB/T17451- (a)第一角;(b)第二角1998《技术图纸 图样画法 视图》规定典我国技图样应采用正投影法绘制,并优用第一角画法。但有些国画法,波音飞这给我们的人员和飞机工作带来了很大的困难,困此了解第三角画法是十分必要的。

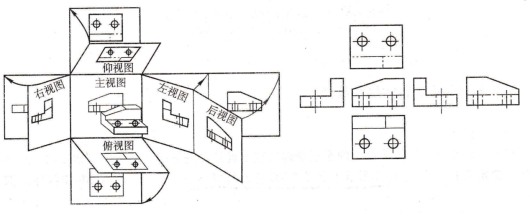

基本视图,第一角画法和第三角画法均有六个基本视图。在第一角画法中将物体向正六面体的六个平面(基本投影面)进行投射,然后按如图5-13所示的方法展开”即得到第一角画法的六冷φ第一角画法的投影展开方法和六个基本视图

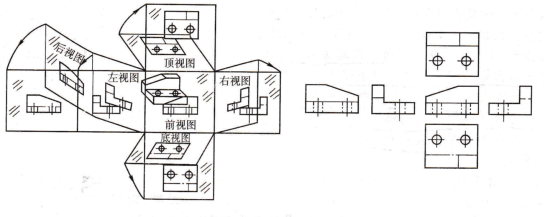

一个基本视图。在第三角画法中将物体向正六面体的六个平面(基本投影面)进行投射,然后按如图5-14所示的方法展开,即得到第二角画法的六个基本视图。

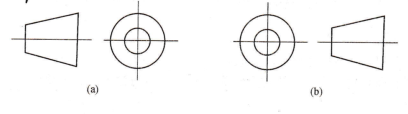

第二角画法与第一角画法一样,除六个基本视图外,也有局部视图、斜视图以及断裂画法、局部放大等。表达机件内部形状叫,也有各种剖视与剖面,以适应表达各种机件内外机构的需要。ISo规定了第一角画法和第三角画法的识别符号,如图5一15所示。采用第一角画法(a)时一般不必画第一角投影的识别符号,采用第二角画法(b)日1,必须在图样中画出第三角投影的识别符号,读图时应加以注意方可避免误解。在这里应特别指出波音飞机图纸采用的是第三角画法,但没有画出第三角画法的识别符号。

第三角画法的投影展开方法和六个基本视图脚抵圆第一角画法和第三角画法的识别符号(a)第一角画法;(b)第三角画法，图纸上的字体和线条．

字体对于飞机图纸来说,最重要的是正确地反映出设计者的意图,简洁明了地反映出这些信息是非常重要的。所有飞机图纸上的文字都是大写黑体字,可以使用正体和斜体,如下所示

ABCDEFGHIJKLMNOPQRSTUVWXYz

1234567890

ABCDEFGIrJKLDrⅣoPqRsryyv/xyz

1234567890

线条图纸上的线条就像文章中的文字一样是非常重要的。图纸上的每种线条都有其特殊的意义和作用,如图5-16及表5-1所示。
